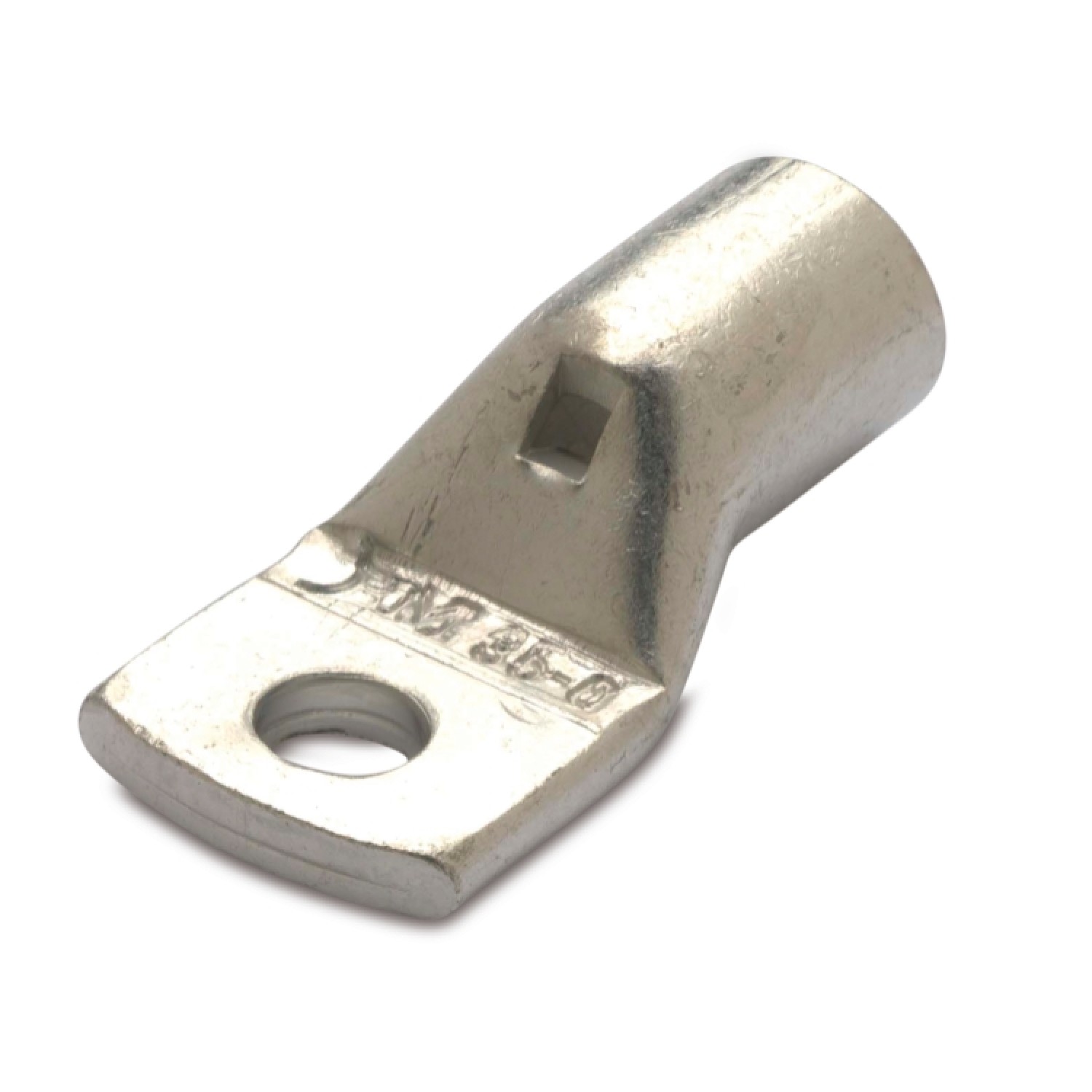

TERMINAL LUGS FOR COPPER CONDUCTORS · UNINSULATED · CLASS 6

TERMINAL LUGS FOR COPPER CONDUCTORS · UNINSULATED · BENT 45°

TERMINAL LUGS FOR COPPER CONDUCTORS · UNINSULATED · SMALL PLATE

Product Category	terminal lugs
Terminal material	tinned copper
Operating temperature	from -50 °C to +150 °C
Conductor class	Class 6 according to EN 60228
Applications	crimping of very flexible conductors designed to withstand repeated twists and bendings (eg robotic systems, welding machines, etc).
Inspection hole	yes
According to std.	UL 486 A-B
Assembling	double crimping for sections greater than and equal to 70 mmq (AWG 2/0)
Etim 9	EC001051
cid	11TA04E

Images with
dimensions

Coded items

Item Code	Rigid section [mm²]	Rigid section [AWG/kcmil]	Flexible section [mm²]	Flexible section [AWG/kcmil]	For screw Ø screw [mm]	For screw Stud size	Indent	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	For class conductors	Crimping	
01419*	10	(8)	10	(8)	5	#10	7	10	26,5	9,5	6,3	5	7	5	5,2	1, 2, 5, 6	-	100/100
01431*	10	(8)	10	(8)	6	#12	7	11	28	9,5	6,5	5,5	7	5	6,3	1, 2, 5, 6	-	100/100
01437*	10	(8)	10	(8)	8	5/16"	7	13,6	31,5	9,5	8,8	6,2	7	5	8,5	1, 2, 5, 6	-	100/100
01443*	10	(8)	10	(8)	10	3/8"	7	17,2	34	9,5	9,6	9,5	7	5	10,5	1, 2, 5, 6	-	100/100
01449*	10	(8)	10	(8)	12	1/2"	7	17	34,1	9,5	9,3	9,3	7	5	12,2	1, 2, 5, 6	-	100/100
01525	16	(6)	16	(6)	5	#10	7,5	11,5	30,5	11	8,7	6,3	8	6	5,3	1, 2, 5, 6	-	100/100
01531	16	(6)	16	(6)	6	#12	7,5	11,5	31	11	8,5	6	8	6	6,5	1, 2, 5, 6	-	100/100
01537	16	(6)	16	(6)	8	5/16"	7,5	15	36	12	9	8	8	6	8,5	1, 2, 5, 6	-	100/100
01543	16	(6)	16	(6)	10	3/8"	7,5	15	38,5	12	10,5	10	8	6	10,5	1, 2, 5, 6	-	100/100
01549	16	(6)	16	(6)	12	1/2"	7,5	16,5	39	12	10,5	10	8	6	13	1, 2, 5, 6	-	100/100
01625	25	(4)	25	(4)	5	#10	9	14	35,5	13,5	10	7	9,5	7	5,2	1, 2, 5, 6	-	100/100
01631	25	(4)	25	(4)	6	#12	9	14	35,5	13,5	10	7	9,5	7	6,3	1, 2, 5, 6	-	100/100
01637	25	(4)	25	(4)	8	5/16"	9	14	35,5	13,5	10	8	9,5	7	8,4	1, 2, 5, 6	-	100/100
01643	25	(4)	25	(4)	10	3/8"	9	17	39,5	14	10,5	9,5	9,5	7	10,5	1, 2, 5, 6	-	100/100
01649	25	(4)	25	(4)	12	1/2"	9	18,5	39,5	14	11	9,5	9,5	7	13	1, 2, 5, 6	-	100/100
017314	35	(2)	35	(2)	6	#12	11	17	37	15	9,5	6	11,7	9,3	6,4	6	-	25/25
017374	35	(2)	35	(2)	8	5/16"	11	17	41,5	15	10,5	10	11,7	9,3	8,5	6	-	25/25
017434	35	(2)	35	(2)	10	3/8"	11	17	45	15	12	9,5	11,7	9,3	10,5	6	-	25/25
017494	35	(2)	35	(2)	12	1/2"	11	20	46	15	14	11,5	11,7	9,3	13	6	-	25/25
018314	50	(1/0)	50	(1/0)	6	#12	13	20,3	47,5	18	11	10	14	11	6,5	6	-	25/25
018374	50	(1/0)	50	(1/0)	8	5/16"	13	20,3	47,5	18	11	10	14	11	8,5	6	-	25/25
018434	50	(1/0)	50	(1/0)	10	3/8"	13	20,5	50	18	14,5	9,3	14	11	10,5	6	-	25/25
018494	50	(1/0)	50	(1/0)	12	1/2"	13	24	50	18	15	12	14	11	12,5	6	-	25/25
019314	70	(2/0)	70	(2/0)	6	#12	14	23,5	51	20,5	11	10	16	13	6,5	6	double crimping	25/25
019374	70	(2/0)	70	(2/0)	8	5/16"	14	23,5	51	20,5	11	10	16	13	8,5	6	double crimping	25/25
019434	70	(2/0)	70	(2/0)	10	3/8"	14	23,5	57,5	20,5	14,5	11,2	16	13	10,5	6	double crimping	25/25
019494	70	(2/0)	70	(2/0)	12	1/2"	14	23,5	57	20,5	13	13	16	13	12,5	6	double crimping	25/25
019554	70	(2/0)	70	(2/0)	14	9/16"	14	23,5	57	20,5	14	11,3	16	13	14,5	6	double crimping	25/25
019614	70	(2/0)	70	(2/0)	16	5/8"	14	23,5	57	20,5	14	11,3	16	13	16,5	6	double crimping	25/25
031374	95	(3/0)	95	(3/0)	8	5/16"	18	27,5	60	23	12,5	12,5	18,8	15	8,5	6	double crimping	25/50
031434	95	(3/0)	95	(3/0)	10	3/8"	18	27,5	60	23	12,5	12,5	18,8	15	10,5	6	double crimping	25/25
031494	95	(3/0)	95	(3/0)	12	1/2"	18	27,5	62	23	14	13	18,8	15	12,5	6	double crimping	25/25
031554	95	(3/0)	95	(3/0)	14	9/16"	18	25	65	23	17	13	18,8	15	14,5	6	double crimping	25/25
031614	95	(3/0)	95	(3/0)	16	5/8"	18	25	65	23	17	13,5	18,8	15	16,5	6	double crimping	25/25
032374	120	(4/0)	120	(4/0)	8	5/16"	20	31	64	28	13	11	21	17	8,4	6	double crimping	25/25
032434	120	(4/0)	120	(4/0)	10	3/8"	20	31	64	28	13	11	21	17	10,4	6	double crimping	25/25
032494	120	(4/0)	120	(4/0)	12	1/2"	20	31	70	28	14	13	21	17	12,5	6	double crimping	25/50
032554	120	(4/0)	120	(4/0)	14	9/16"	20	31	70,5	28	15,5	15	21	17	14,5	6	double crimping	25/50
032614	120	(4/0)	120	(4/0)	16	5/8"	20	31	73	30	15	16	21	17	16,5	6	double crimping	25/50
033374	150	(300)	150	(300)	8	5/16"	22	35	75	30	15	13	24	19	8,5	6	double crimping	25/25
033434	150	(300)	150	(300)	10	3/8"	22	35	79	30	18	16	24	19	10,5	6	double crimping	25/25
033494	150	(300)	150	(300)	12	1/2"	22	36	84	30	14	17	24	19	12,5	6	double crimping	25/25
033554	150	(300)	150	(300)	14	9/16"	22	36	84	30	16	16	24	19	14,5	6	double crimping	25/25
033614	150	(300)	150	(300)	16	5/8"	22	36	84	30	15	17	24	19	17	6	double crimping	25/25
033674	150	(300)	150	(300)	20	3/4"	22	36	84	30	22	17	24	19	21	6	double crimping	25/25
034494	185	(400)	185	(400)	12	1/2"	25	39	81	35	16	14	27	21,5	13	6	double crimping	25/25
034554	185	(400)	185	(400)	14	9/16"	25	39	85	35	18	16	27	21,5	15	6	double crimping	25/25
034614	185	(400)	185	(400)	16	5/8"	25	39	87	35	19	17	27	21,5	17	6	double crimping	25/25
034674	185	(400)	185	(400)	20	3/4"	25	39	90	35	22	20	27	21,5	21	6	double crimping	25/25
