TERMINAL LUGS FOR COPPER CONDUCTORS · UNINSULATED · WITHOUT INSPECTION HOLE

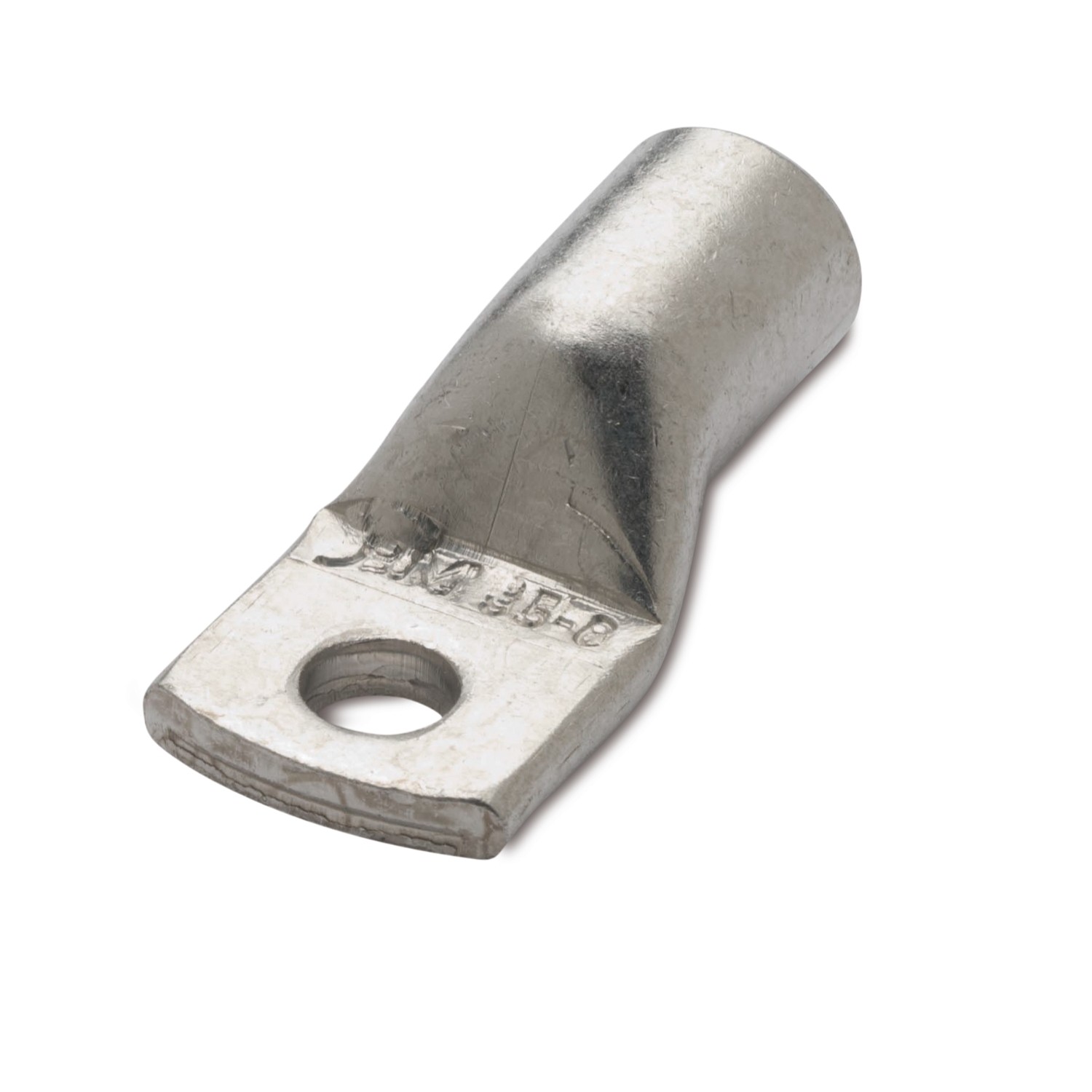

TERMINAL LUGS FOR COPPER CONDUCTORS · UNINSULATED

TERMINAL LUGS FOR COPPER CONDUCTORS · UNINSULATED · BENT 90°

Product Category	terminal lugs
Terminal material	tinned copper
Operating temperature	from -50 °C to +150 °C
Conductor class	Class 1 and 2 (rigid) and Class 5 (flexible) according to EN 60228
Inspection hole	no
Etim 9	EC001051
cid	11TA04B

Images with
dimensions

Coded items

Item Code	Rigid section [mm²]	Rigid section [AWG/kcmil]	Flexible section [mm²]	Flexible section [AWG/kcmil]	For screw Ø screw [mm]	For screw Stud size	Indent	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	For class conductors	
014191*	10	(8)	10	(8)	5	#10	7	10	26,5	9,5	6,3	5	7	5	5,2	1, 2, 5, 6	100/100
014311*	10	(8)	10	(8)	6	#12	7	11	28	9,5	6,5	5,5	7	5	6,3	1, 2, 5, 6	100/100
014371*	10	(8)	10	(8)	8	5/16"	7	13,6	31,5	9,5	8,8	6,2	7	5	8,5	1, 2, 5, 6	100/100
014431*	10	(8)	10	(8)	10	3/8"	7	17,2	34	9,5	9,6	9,5	7	5	10,5	1, 2, 5, 6	100/100
014491*	10	(8)	10	(8)	12	1/2"	7	17	34,1	9,5	9,3	9,3	7	5	12,2	1, 2, 5, 6	100/100
015251	16	(6)	16	(6)	5	#10	7,5	11,5	30,5	11	8,7	6,3	8	6	5,3	1, 2, 5, 6	100/100
015311	16	(6)	16	(6)	6	#12	7,5	11,5	31	11	8,5	6	8	6	6,5	1, 2, 5, 6	100/100
015371	16	(6)	16	(6)	8	5/16"	7,5	15	36	12	9	8	8	6	8,5	1, 2, 5, 6	100/100
015431	16	(6)	16	(6)	10	3/8"	7,5	15	38,5	12	10,5	10	8	6	10,5	1, 2, 5, 6	100/100
015491	16	(6)	16	(6)	12	1/2"	7,5	16,5	39	12	10,5	10	8	6	13	1, 2, 5, 6	100/100
016251	25	(4)	25	(4)	5	#10	9	14	35,5	13,5	10	7	9,5	7	5,2	1, 2, 5, 6	100/100
016311	25	(4)	25	(4)	6	#12	9	14	35,5	13,5	10	7	9,5	7	6,3	1, 2, 5, 6	100/100
016371	25	(4)	25	(4)	8	5/16"	9	14	35,5	13,5	10	8	9,5	7	8,4	1, 2, 5, 6	100/100
016431	25	(4)	25	(4)	10	3/8"	9	17	39,5	14	10,5	9,5	9,5	7	10,5	1, 2, 5, 6	100/100
016491	25	(4)	25	(4)	12	1/2"	9	18,5	39,5	14	11	9,5	9,5	7	13	1, 2, 5, 6	100/100
017311	35	(2)	35	(2)	6	#12	11	17	37	15	9,5	6	11,5	8,5	6,4	1, 2, 5	100/100
017371	35	(2)	35	(2)	8	5/16"	11	17	41,5	15	10,5	10	11,5	8,5	8,5	1, 2, 5	100/100
017431	35	(2)	35	(2)	10	3/8"	11	17	45	15	12	9,5	11,5	8,5	10,5	1, 2, 5	100/100
017491	35	(2)	35	(2)	12	1/2"	11	20	46	15	14	11,5	11,5	8,5	13	1, 2, 5	100/100
018311	50	(1/0)	50	(1/0)	6	#12	12	18,7	45,5	18	9	9	13	10	6,4	1, 2, 5	100/100
018371	50	(1/0)	50	(1/0)	8	5/16"	12	18,7	47,5	18	10	10	13	10	8,4	1, 2, 5	100/100
018431	50	(1/0)	50	(1/0)	10	3/8"	12	18,7	49,5	18	11	11	13	10	10,5	1, 2, 5	100/100
018491	50	(1/0)	50	(1/0)	12	1/2"	12	21	53	18	15,3	12	13	10	12,5	1, 2, 5	100/100
018551	50	(1/0)	50	(1/0)	14	9/16"	12	22	53	17	15,3	12	13	10	14,5	1, 2, 5	100/100
019311•	70	(2/0)	70	(2/0)	6	#12	14	21,8	51	20,5	11	10	15	12	6,5	1, 2, 5	100/100
019371•	70	(2/0)	70	(2/0)	8	5/16"	14	21,8	51	20,5	11	10	15	12	8,5	1, 2, 5	100/100
019431•	70	(2/0)	70	(2/0)	10	3/8"	14	21,8	57	20,5	14,5	11,2	15	12	10,5	1, 2, 5	100/100
019491•	70	(2/0)	70	(2/0)	12	1/2"	14	22	57	20,5	13	13	15	12	12,5	1, 2, 5	100/100
019611•	70	(2/0)	70	(2/0)	16	5/8"	14	22	57	20,5	14	11,3	15	12	16,5	1, 2, 5	100/100
031371•	95	(3/0)	95	(3/0)	8	5/16"	16	25	54,5	23,5	9	8	17,5	13,8	8,5	1, 2, 5	50/50
031431•	95	(3/0)	95	(3/0)	10	3/8"	16	25	60	23	12,5	12,5	17,5	13,8	10,5	1, 2, 5	50/50
031491•	95	(3/0)	95	(3/0)	12	1/2"	16	25	62	23	14	13	17,5	13,8	12,5	1, 2, 5	50/50
031551•	95	(3/0)	95	(3/0)	14	9/16"	16	25	65	23	17	13	17,5	13,8	14,5	1, 2, 5	50/50
031611•	95	(3/0)	95	(3/0)	16	5/8"	16	25	65	23	17	13,5	17,5	13,8	16,5	1, 2, 5	50/50
032371	120	(4/0)	120	(4/0)	8	5/16"	18	28	64	25	14	14	19,5	15,5	8,5	1, 2, 5	50/50
032431	120	(4/0)	120	(4/0)	12	1/2"	18	28	64	25	14	14	19,5	15,5	10,5	1, 2, 5	50/50
032491	120	(4/0)	120	(4/0)	10	3/8"	18	28	64	25	14	14	19,5	15,5	12,5	1, 2, 5	50/50
032551	120	(4/0)	120	(4/0)	14	9/16"	18	28	67	25	15	16	19,5	15,5	14,5	1, 2, 5	50/50
032611	120	(4/0)	120	(4/0)	16	5/8"	18	28	70	25	15	16	19,5	15,5	16,5	1, 2, 5	50/50
033371	150	(300)	150	(300)	8	5/16"	20	31	64	28	13	11	21	17	8,4	1, 2, 5	50/50
033431	150	(300)	150	(300)	10	3/8"	20	31	64	28	13	11	21	17	10,4	1, 2, 5	50/50
033491	150	(300)	150	(300)	12	1/2"	20	31	70	28	14	13	21	17	12,5	1, 2, 5	50/50
033551	150	(300)	150	(300)	14	9/16"	20	31	70,5	28	15,5	15	21	17	14,5	1, 2, 5	50/50
033611	150	(300)	150	(300)	16	5/8"	20	31	73	30	15	16	21	17	16,5	1, 2, 5	50/50
033671	150	(300)	150	(300)	20	3/4"	20	13	73	30	22	16	21	17	21	1, 2, 5	50/50
034431	185	(400)	185	(400)	10	3/8"	22	35	75	30	16	14	24	19	10,5	1, 2, 5	50/50
034491	185	(400)	185	(400)	12	1/2"	22	35	75	30	16	14	24	19	13	1, 2, 5	50/50
034551	185	(400)	185	(400)	14	9/16"	22	35	79	30	18	16	24	19	15	1, 2, 5	50/50
034611	185	(400)	185	(400)	16	5/8"	22	35	81	30	19	17	24	19	17	1, 2, 5	50/50
034671	185	(400)	185	(400)	20	3/4"	22	35	87	30	20	20	24	19	21	1, 2, 5	50/50
035491	240	(500)	240	(500)	12	1/2"	25	39,5	81	35	16	14	27	21,5	13	1, 2, 5	50/50
035551	240	(500)	240	(500)	14	9/16"	25	39,5	85	35	18	16	27	21,5	15	1, 2, 5	50/50
035611	240	(500)	240	(500)	16	5/8"	25	39,5	87	35	19	17	27	21,5	17	1, 2, 5	25/25
035671	240	(500)	240	(500)	20	3/4"	25	39,5	93	35	22	20	27	21,5	21	1, 2, 5	50/50
036491	300	(600)	240	(500)	12	1/2"	28	44	101	38	22	20	30	24	13	1, 2, 5	10/10
036551	300	(600)	240	(500)	14	9/16"	28	44	101	38	22	20	30	24	15	1, 2, 5	10/10
036611	300	(600)	240	(500)	16	5/8"	28	44	101	38	22	20	30	24	17	1, 2, 5	10/10
036671	300	(600)	240	(500)	20	3/4"	28	44	101	38	22	20	30	24	21	1, 2, 5	10/10
036691	300	(600)	240	(500)	24	15/16"	28	44	101	38	22	20	30	24	25	1, 2, 5	10/10
037491•	400	(800)	300	(600)	12	1/2"	35	50	108	40	22	20	35	27	13	1, 2, 5	10/10
037551•	400	(800)	300	(600)	14	9/16"	35	50	108	40	22	20	35	27	15	1, 2, 5	10/10
037611•	400	(800)	300	(600)	16	5/8"	35	50	108	40	22	20	35	27	17	1, 2, 5	10/10
037671•	400	(800)	300	(600)	20	3/4"	35	50	108	40	22	20	35	27	21	1, 2, 5	10/10
037691•	400	(800)	300	(600)	24	15/16"	35	50	108	40	22	20	35	27	25	1, 2, 5	10/10
038611•	500	(1000)	400	(800)	16	5/8"	38	55	124	51	25	23	38	30	17	1, 2, 5	1/1
038671•	500	(1000)	400	(800)	20	3/4"	38	55	124	51	25	23	38	30	21	1, 2, 5	1/1
039611•	630	(1250)	500	(1000)	16	5/8"	42	61	131	58	25	23	42	33,6	17	1, 2, 5	1/1
039671•	630	(1250)	500	(1000)	20	3/4"	42	61	131	58	25	23	42	33,6	21	1, 2, 5	1/1
