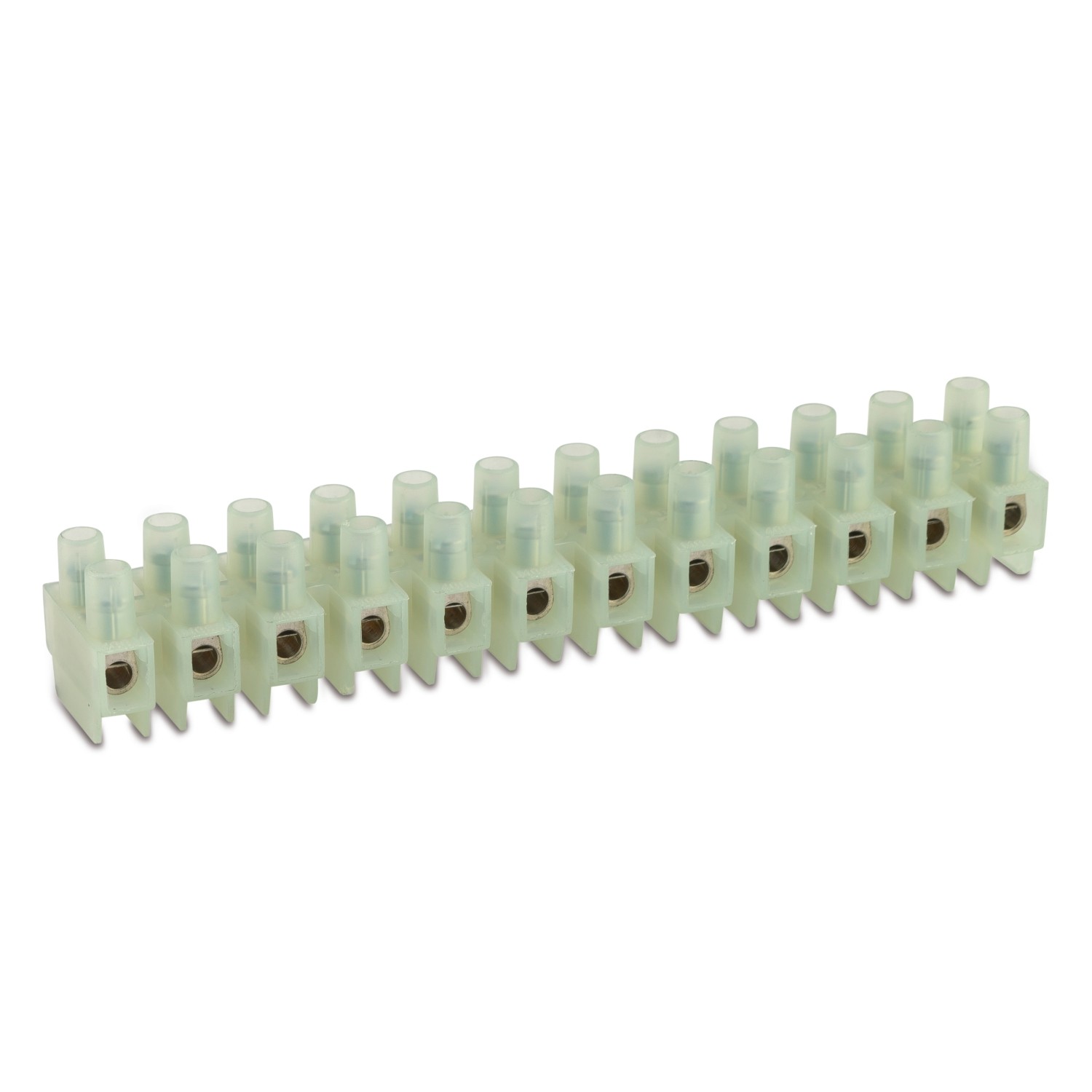

MORSETTIERE MULTIPLE · IN NYLON · DA 1 A 12 POLI · SERIE M093H

Versione standard della serie M093H

Categoria di Prodotti	morsettiere multiple
Corpo isolante	poliammide (PA 6.6) naturale UL 94 V2
Corpo conduttivo	ottone nichelato
Viti imperdibili in	acciaio zincato (M3)
Livello autoestinguenza	EN 60695-2-10 a 850 °C
Tipo di conduttore	rigido e flessibile
Temperatura massima per breve durata	200 °C
Tensione di prova	2500 V
Lunghezza di spelatura	7 mm
Grado di protezione	IP20
Distanza in aria	8,5 mm per resistere a una tensione di impulso nominale di 8000V (EN 60335-1, par.29)
Norme di rif.	EN 60998-1: 2004, EN 60998-2-1: 2004
Etim 9	EC001284
cid	41MA05A

Immagine	Sezione nominale [mm²]	Sezione nominale [AWG]	Tensione nominale [V]	Corrente di prova [A]	Temperatura di esercizio max [°C]	Coppia di serraggio [Nm]
	4	-	400	32	125	0,25
	-	18-12	600	20 (*)	105	0,5

* 30 A per cablaggio in fabbrica

Immagini
Quote

Codice Referenza	Numero poli	Colore	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	L5 [mm]	W1 [mm]	W2 [mm]	S1 [mm]	S2 [mm]	D1 [mm]	D2 [mm]	
M93H1	1	Naturale	6,7 ± 1	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contattare BM
M93H2	2	Naturale	16,7 ± 1	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contattare BM
M93H3	3	Naturale	26,6 ± 1	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contattare BM
M93H4	4	Naturale	36,6 ± 1	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contattare BM
M93H5	5	Naturale	46,6 ± 1	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contattare BM
M93H6	6	Naturale	56,6 ± 1	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contattare BM
M93H7	7	Naturale	67 ± 1	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contattare BM
M93H8	8	Naturale	77 ± 1	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contattare BM
M93H9	9	Naturale	87 ± 1	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contattare BM
M93H10	10	Naturale	97 ± 1	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contattare BM
M93H11	11	Naturale	107 ± 1	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contattare BM
M093H	12	Naturale	117 ± 1	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	50/500
