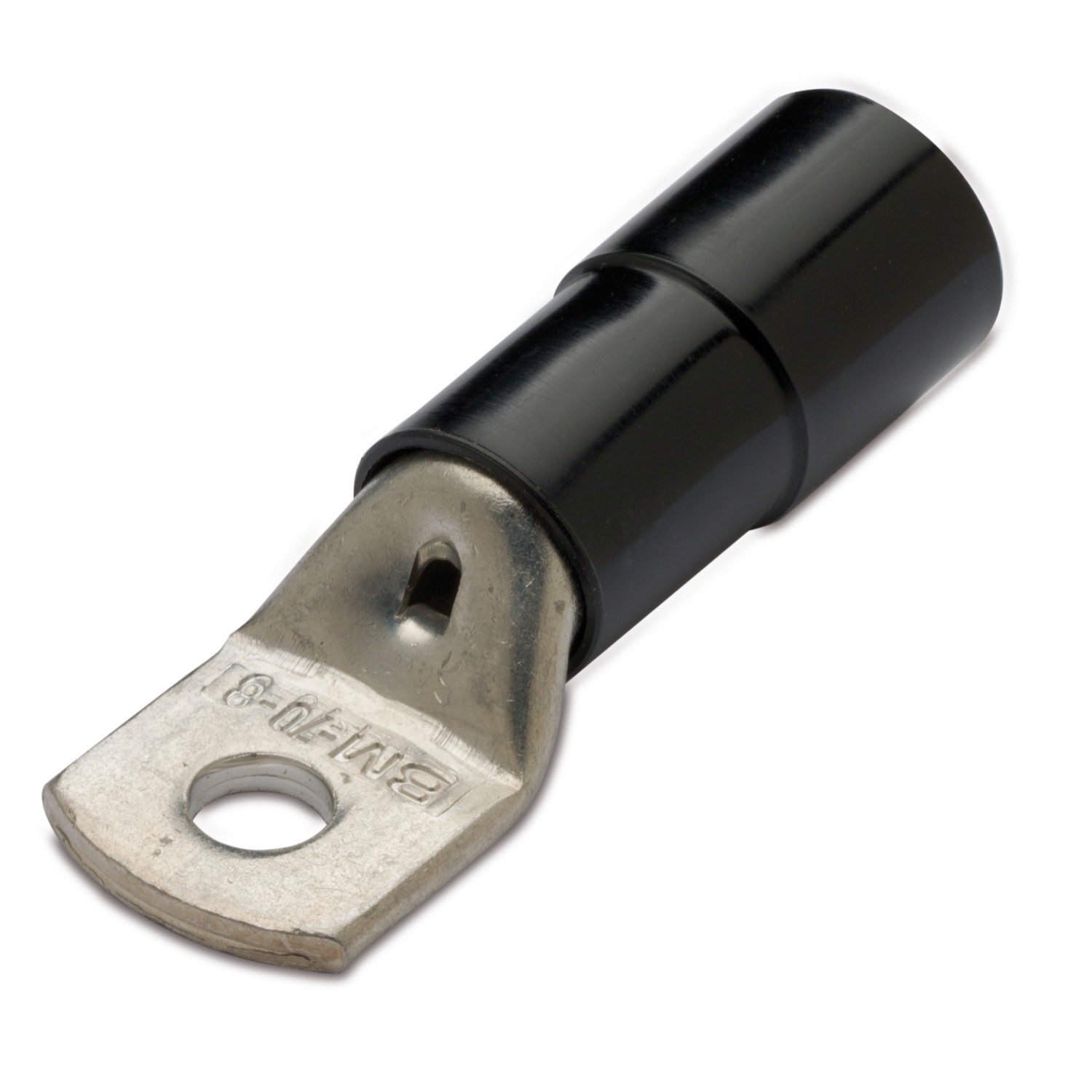

CAPICORDA PER CONDUTTORI IN RAME · PREISOLATI IN NYLON · NERI · CLASSE 6

CAPICORDA PER CONDUTTORI IN RAME · PREISOLATI IN NYLON · NERI

CAPICORDA PER CONDUTTORI IN RAME · PREISOLATI IN NYLON · NERI · PIASTRA RIDOTTA

Categoria di Prodotti	capicorda
Materiale terminale	rame stagnato
Materiale isolante	poliammide (PA 6.6)
Livello di autoestinguenza dell'isolante	UL 94 V0
Temperatura esercizio	125 °C max
Classe conduttore	Classe 6 (flessibilissimi) secondo EN 60228
Campo d’applicazione	aggraffatura su conduttori flessibilissimi destinati a torsioni e flessioni ripetute (es. sistemi robotizzati, saldatrici, etc).
Foro ispezione	si
Etim 9	EC001051
cid	11TB04B

Immagini
Quote

Referenze

Codice Referenza	Colore	Sezione rigido [mm²]	Sezione rigido [AWG/kcmil]	Sezione flessibile [mm²]	Sezione flessibile [AWG/kcmil]	Per vite Ø vite [mm]	Per vite Stud size	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	Per conduttori classe	
004191	Nero	10	(8)	10	(8)	5	#10	10	37,3	9,5	6,3	5	8,2	5	5,2	1, 2, 5, 6	100/100
004311	Nero	10	(8)	10	(8)	6	#12	11	38,8	9,5	6,5	5,5	8,2	5	6,3	1, 2, 5, 6	100/100
004371	Nero	10	(8)	10	(8)	8	5/16"	13,6	42,3	9,5	8,8	6,2	8,2	5	8,5	1, 2, 5, 6	100/100
004431	Nero	10	(8)	10	(8)	10	3/8"	17,2	44,8	9,5	9,6	9,5	8,2	5	10,5	1, 2, 5, 6	100/100
004491	Nero	10	(8)	10	(8)	12	1/2"	17	44,9	9,5	9,3	9,3	8,2	5	12,2	1, 2, 5, 6	100/100
005251	Nero	16	(6)	16	(6)	5	#10	11,5	43,3	12	8,7	6,3	9	6	5,3	1, 2, 5, 6	100/100
005311	Nero	16	(6)	16	(6)	6	#12	11,5	43,8	12	8,5	6	9	6	6,5	1, 2, 5, 6	100/100
005371	Nero	16	(6)	16	(6)	8	5/16"	15	43,8	12	9	8	9	6	8,5	1, 2, 5, 6	100/100
005431	Nero	16	(6)	16	(6)	10	3/8"	17,5	51,3	12	10,5	10	9	6	10,5	1, 2, 5, 6	100/100
005491	Nero	16	(6)	16	(6)	12	1/2"	17,5	51,8	12	10,5	10	9	6	13	1, 2, 5, 6	100/100
006251	Nero	25	(4)	25	(4)	5	#10	14	49,4	13,5	10	7	11,5	7	5,2	1, 2, 5, 6	100/100
006311	Nero	25	(4)	25	(4)	6	#12	14	49,4	13,5	10	7	11,5	7	6,3	1, 2, 5, 6	100/100
006371	Nero	25	(4)	25	(4)	8	5/16"	14	49,4	13,5	10	8	11,5	7	8,4	1, 2, 5, 6	100/100
006431	Nero	25	(4)	25	(4)	10	3/8"	17	53,4	14	10,5	9,5	11,5	7	10,5	1, 2, 5, 6	100/100
006491	Nero	25	(4)	25	(4)	12	1/2"	18,5	53,4	14	11	9,5	11,5	7	13	1, 2, 5, 6	100/100
007314	Nero	35	(2)	35	(2)	6	#12	17	53,2	15	9,5	6	14	9,3	6,4	6	25/25
007374	Nero	35	(2)	35	(2)	8	5/16"	17	57,7	15	10,5	10	14	9,3	8,5	6	25/25
007434	Nero	35	(2)	35	(2)	10	3/8"	17	61,2	15	12	9,5	14	9,3	10,5	6	25/25
007494	Nero	35	(2)	35	(2)	12	1/2"	17	62,2	15	14	11,5	14	9,3	13	6	25/25
008314	Nero	50	(1/0)	50	(1/0)	6	#12	20,3	64,4	18	11	10	15,5	11	6,5	6	25/25
008374	Nero	50	(1/0)	50	(1/0)	8	5/16"	20,3	64,4	18	11	10	15,5	11	8,5	6	25/25
008434	Nero	50	(1/0)	50	(1/0)	10	3/8"	20,5	66,9	18	14,5	9,3	15,5	11	10,5	6	25/25
008494	Nero	50	(1/0)	50	(1/0)	12	1/2"	24	66,9	18	15	12	15,5	11	12,5	6	25/25
009314	Nero	70	(2/0)	70	(2/0)	6	#12	23,5	73	20,5	11	10	18	13	6,5	6	25/25
009374	Nero	70	(2/0)	70	(2/0)	8	5/16"	23,5	73	20,5	11	10	18	13	8,5	6	25/25
009434	Nero	70	(2/0)	70	(2/0)	10	3/8"	23,5	79,5	20,5	14,5	11,2	18	13	10,5	6	25/25
009494	Nero	70	(2/0)	70	(2/0)	12	1/2"	23,5	79	20,5	13	13	18	13	12,5	6	25/25
009554	Nero	70	(2/0)	70	(2/0)	14	9/16"	23,5	79	20,5	14	11,3	18	13	14,5	6	25/25
009614	Nero	70	(2/0)	70	(2/0)	16	5/8"	23,5	79	20,5	14	11,3	18	13	16,5	6	25/25
051374	Nero	95	(3/0)	95	(3/0)	8	5/16"	27,5	82,3	23	12,5	12,5	19,5	15	8,5	6	25/25
051434	Nero	95	(3/0)	95	(3/0)	10	3/8"	27,5	82,3	23	12,5	12,5	19,5	15	10,5	6	25/25
051494	Nero	95	(3/0)	95	(3/0)	12	1/2"	27,5	84,3	23	14	13	19,5	15	12,5	6	25/25
051554	Nero	95	(3/0)	95	(3/0)	14	9/16"	25	87,3	23	17	13	19,5	15	14,5	6	50/50
051614	Nero	95	(3/0)	95	(3/0)	16	5/8"	25	87,3	23	17	13,5	19,5	15	16,5	6	25/25
052374	Nero	120	(4/0)	120	(4/0)	8	5/16"	31	87,5	28	13	11	23	17	8,4	6	25/25
052434	Nero	120	(4/0)	120	(4/0)	10	3/8"	31	87,5	28	13	11	23	17	10,4	6	25/25
052494	Nero	120	(4/0)	120	(4/0)	12	1/2"	31	93,5	28	14	13	23	17	12,5	6	25/25
052554	Nero	120	(4/0)	120	(4/0)	14	9/16"	31	94	28	15,5	15	23	17	14,5	6	25/25
052614	Nero	120	(4/0)	120	(4/0)	16	5/8"	31	96,5	30	15	16	23	17	16,5	6	25/25
053374	Nero	150	(300)	150	(300)	8	5/16"	35	103	30	15	13	26	19	8,5	6	25/25
053434	Nero	150	(300)	150	(300)	10	3/8"	35	103	30	18	16	26	19	10,5	6	25/25
053494	Nero	150	(300)	150	(300)	12	1/2"	36	103	30	14	17	26	19	12,5	6	25/25
053554	Nero	150	(300)	150	(300)	14	9/16"	36	107	30	16	16	26	19	14,5	6	25/25
053614	Nero	150	(300)	150	(300)	16	5/8"	36	109	30	15	17	26	19	17	6	25/25
053674	Nero	150	(300)	150	(300)	20	3/4"	36	115	30	22	17	26	19	21	6	25/25
054494	Nero	185	(400)	185	(400)	12	1/2"	39	110	35	16	14	30	21,5	13	6	25/25
054554	Nero	185	(400)	185	(400)	14	9/16"	39	114	35	18	16	30	21,5	15	6	25/25
054614	Nero	185	(400)	185	(400)	16	5/8"	39	116	35	19	17	30	21,5	17	6	25/25
054674	Nero	185	(400)	185	(400)	20	3/4"	39	119	35	22	20	30	21,5	21	6	25/25
