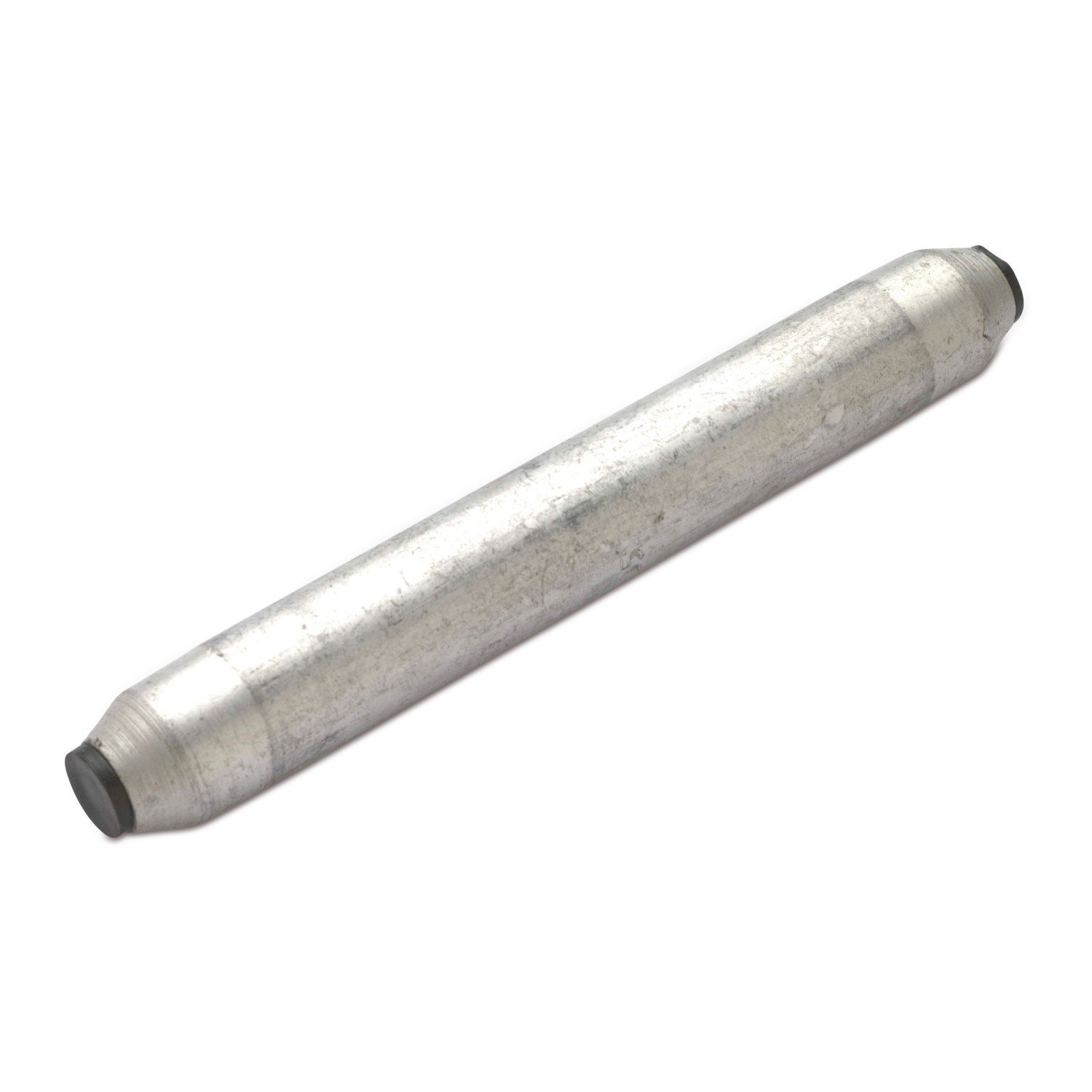

GIUNTI DI RIDUZIONE · PER CONDUTTORI IN ALLUMINIO O RAME · MEDIA TENSIONE

GIUNTI · PER CONDUTTORI IN ALLUMINIO · MEDIA TENSIONE

GIUNTI · PER CONDUTTORI IN ALLUMINIO · DIN 48201

Categoria di Prodotti	giunto
Materiale terminale	alluminio con purezza non inferiore a 99,5%
Temperatura esercizio	da -50 °C a +150 °C
Tensione	sino a 35 kV
Protezione	la sede del conduttore è riempita di grasso (punto di goccia a 90 °C) e chiusa con tappo di plastica per evitare l’ossidazione.
Tipo	con diaframma centrale per una corretta inserzione del conduttore. Il diaframma è a tenuta stagna per evitare la migrazione di miscela nella giunzione di cavi in carta impregnata, con cavi a isolamento solido.
Applicazione	connessione di conduttori in Al a conduttore di sezione minore in Al o Cu
Norma di rif.	DIN 48201
Etim 9	EC001060
cid	11TG02A

Immagini
Quote

Referenze

Codice Referenza	Sezione [mm²]	Sezione [AWG/kcmil]	N. esagono matrice [mm]	L1 [mm]	L2 [mm]	D1 [mm]	D2 [mm]	D3 [mm]		Q.tà per Wishlist
70232	50 ÷ 35	(1/0 - 2)	20	138	67	20	8	9	10/10
70243	70 ÷ 50	(2/0 - 1/0)	20	138	67	20	9	11	10/10
70253	95 ÷ 50	(3/0 - 1/0)	20	138	67	20	9	12,5	10/10
70254	95 ÷ 70	(3/0 - 2/0)	20	138	67	20	11	13,7	10/10
70264	120 ÷ 70	(4/0 - 2/0)	25	164	80	25	11	13,7	10/10
70265	120 ÷ 95	(4/0 - 3/0)	25	164	80	25	12,5	15,5	10/10
70275	150 ÷ 95	(300 - 3/0)	25	164	80	25	12,5	15,5	10/10
70276	150 ÷ 120	(300 - 4/0)	25	164	80	25	13,7	17	10/10
70284	185 ÷ 50	(400 - 1/0)	32	176	86	32	9	17	10/10
70285	185 ÷ 95	(400 - 3/0)	32	176	86	32	12,5	17	10/10
70286	185 ÷ 120	(400 - 4/0)	32	176	86	32	13,7	17	10/10
70287	185 ÷ 150	(400 - 300)	32	176	86	32	15,5	17	10/10
70297	240 ÷ 150	(500 - 300)	32	176	86	32	15,5	19,5	10/10
70298	240 ÷ 185	(500 - 400)	32	176	86	32	17	19,5	10/10
