TERMINALI A CONNESSIONE RAPIDA · NON ISOLATI · FEMMINA

TERMINALI A CONNESSIONE RAPIDA · NON ISOLATI · FEMMINA A BANDIERA

Categoria di Prodotti	terminale a connessione rapida
Materiale terminale	ottone stagnato/passivato
Norma di rif.	EN 61210: 2010-11
Temperatura esercizio	da -40 °C a +110 °C
Etim 9	EC000516
cid	11TD01A

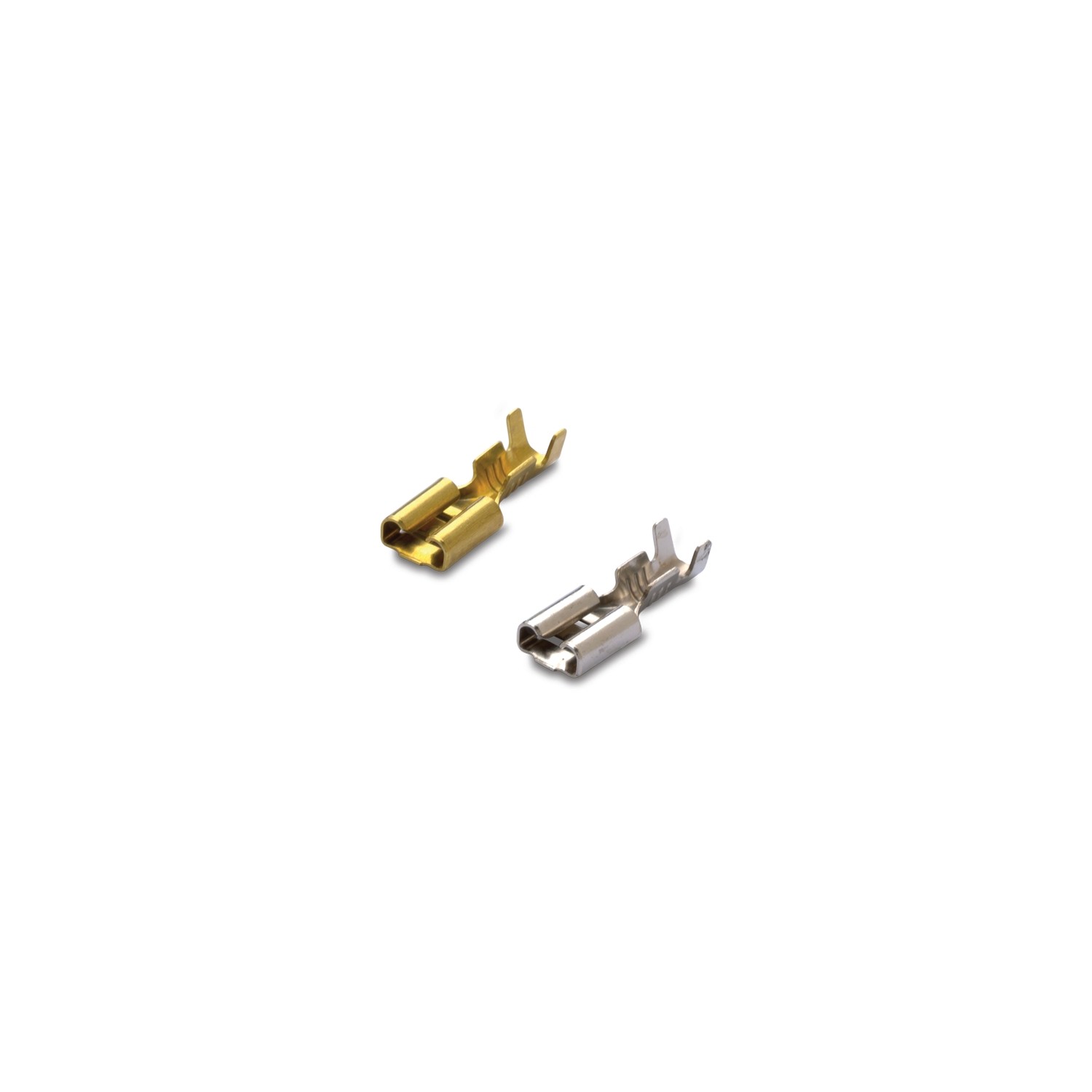

Immagini
Quote

Referenze

Codice Referenza	Materiale	Esecuzione	Sezione [mm²]	Sezione [AWG]	Per maschio [mm]	Per maschio ["]	W1 [mm]	L1 [mm]	L2 [mm]	
01190	ottone passivato	sciolti	0.5 ÷ 1	(20 - 18)	6.3 x 0.8	0.250x0.032	7,6	19,2	7,6	200/2000
01191	ottone stagnato	sciolti	0.5 ÷ 1	(20 - 18)	6.3 x 0.8	0.250x0.032	7,6	19,2	7,6	200/2000
02190	ottone passivato	bobina	0.5 ÷ 1	(20 - 18)	6.3 x 0.8	0.250x0.032	7,6	19,2	7,6	7000/7000
02191	ottone stagnato	bobina	0.5 ÷ 1	(20 - 18)	6.3 x 0.8	0.250x0.032	7,6	19,2	7,6	7000/7000
01290	ottone passivato	sciolti	1 ÷ 2.5	(18 - 14)	6.3 x 0.8	0.250x0.032	7,6	19,2	7,6	100/1000
01291	ottone stagnato	sciolti	1 ÷ 2.5	(18 - 14)	6.3 x 0.8	0.250x0.032	7,6	19,2	7,6	100/1000
02290	ottone passivato	bobina	1 ÷ 2.5	(18 - 14)	6.3 x 0.8	0.250x0.032	7,6	19,2	7,6	6500/6500
02291	ottone stagnato	bobina	1 ÷ 2.5	(18 - 14)	6.3 x 0.8	0.250x0.032	7,6	19,2	7,6	6500/6500
01148	ottone passivato	sciolti	0.5 ÷ 1	(20 - 18)	4.8 x 0.8	0.187x0.032	5,8	15,6	6,4	200/2000
01149	ottone stagnato	sciolti	0.5 ÷ 1	(20 - 18)	4.8 x 0.8	0.187x0.032	5,8	15,6	6,4	200/2000
02148	ottone passivato	bobina	0.5 ÷ 1	(20 - 18)	4.8 x 0.8	0.187x0.032	5,8	15,6	6,4	10000/10000
02149	ottone stagnato	bobina	0.5 ÷ 1	(20 - 18)	4.8 x 0.8	0.187x0.032	5,8	15,6	6,4	10000/10000
01145	ottone passivato	sciolti	0.5 ÷ 1	(20 - 18)	4.8 x 0.5	0.187x0.020	5,8	15,6	6,4	200/2000
01146	ottone stagnato	sciolti	0.5 ÷ 1	(20 - 18)	4.8 x 0.5	0.187x0.020	5,8	15,6	6,4	200/2000
02145	ottone passivato	bobina	0.5 ÷ 1	(20 - 18)	4.8 x 0.5	0.187x0.020	5,8	15,6	6,4	8000/8000
02146	ottone stagnato	bobina	0.5 ÷ 1	(20 - 18)	4.8 x 0.5	0.187x0.020	5,8	15,6	6,4	8000/8000
01390	ottone passivato	sciolti	0.5 ÷ 1	(20 - 18)	2.8 x 0.8	0.110x0.032	3,7	14	6,5	200/2000
01391	ottone stagnato	sciolti	0.5 ÷ 1	(20 - 18)	2.8 x 0.8	0.110x0.032	3,7	14	6,5	200/2000
02390	ottone passivato	bobina	0.5 ÷ 1	(20 - 18)	2.8 x 0.8	0.110x0.032	3,7	14	6,5	15000/15000
02391	ottone stagnato	bobina	0.5 ÷ 1	(20 - 18)	2.8 x 0.8	0.110x0.032	3,7	14	6,5	15000/15000
01395	ottone passivato	sciolti	0.5 ÷ 1	(20 - 18)	2.8 x 0.5	0.110x0.020	3,7	14	6,5	200/2000
01396	ottone stagnato	sciolti	0.5 ÷ 1	(20 - 18)	2.8 x 0.5	0.110x0.020	3,7	14	6,5	200/2000
02395	ottone passivato	bobina	0.5 ÷ 1	(20 - 18)	2.8 x 0.5	0.110x0.020	3,7	14	6,5	15000/15000
02396	ottone stagnato	bobina	0.5 ÷ 1	(20 - 18)	2.8 x 0.5	0.110x0.020	3,7	14	6,5	15000/15000
