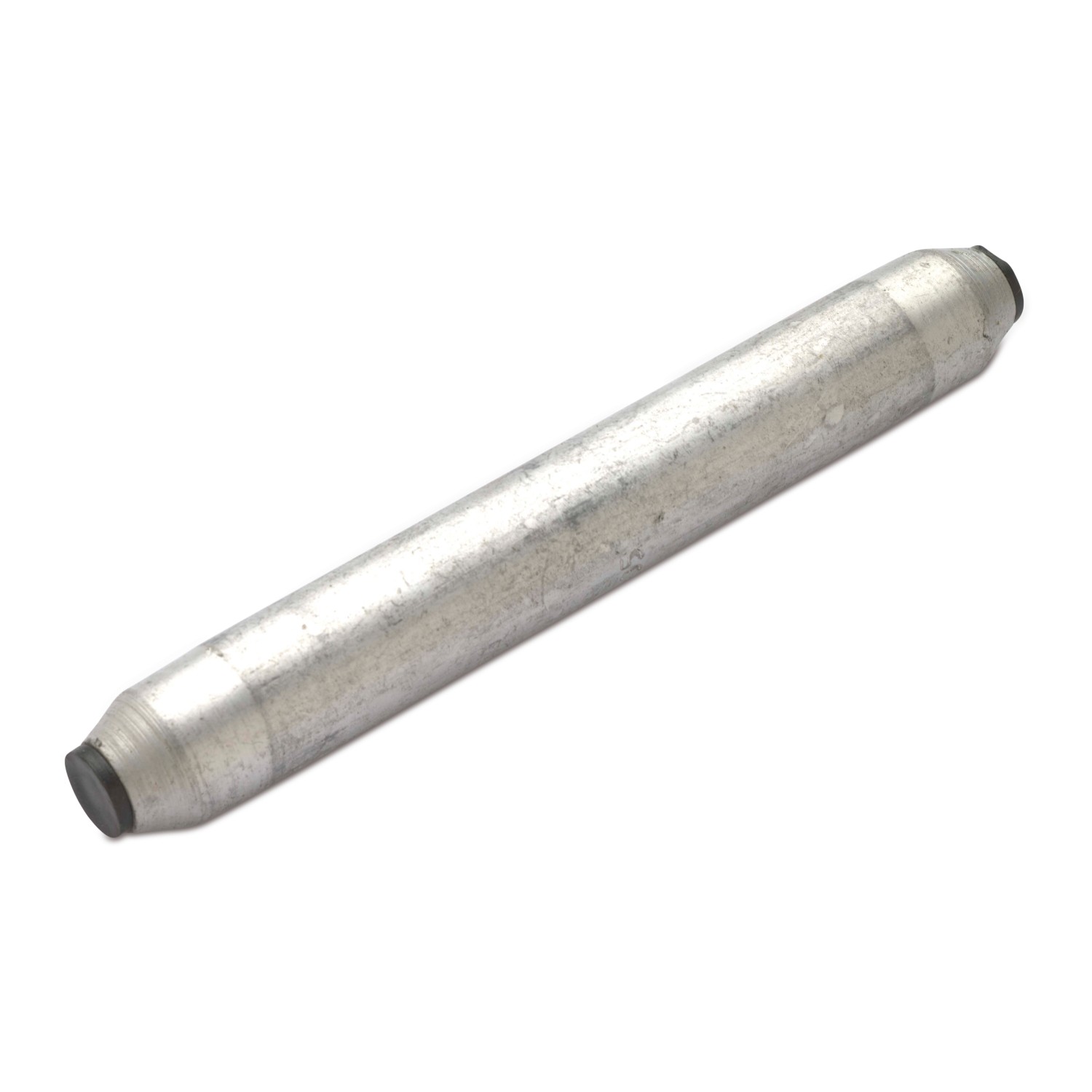

ZŁĄCZKI REDUKCYJNE · DO PRZEWODÓW ALUMINIOWYCH I MIEDZIANYCH · ŚREDNIEGO NAPIĘCIA

ZŁĄCZKI · DO PRZEWODÓW ALUMINIOWYCH · ŚREDNIEGO NAPIĘCIA

ZŁĄCZKI REDUKCYJNE · DO PRZEWODÓW ALUMINIOWYCH · DIN 48201

Kategoria wyrobu	złączka
Materiał końcówki	aluminum o czystości nie mniejszej niż 99.5%
Temperatura robocza	od -50 °C do +150 °C
Napięcie	do 35 kV
Ochrona	gniazdo przewodu jest wypełnione smarem (temperatura kroplenia 90°C) i zamknięte korkiem z tworzywa, aby zapobiec utlenianiu.
Typ	z centralną membraną pozwalającą na poprawne włożenie przewodu. Membrana jest uszczelniona, co chroni przed zetknięciem się kabli z izolacją papierową z kablami z izolacją z tworzywa.
Zastosowanie	podłączanie przewodów z Al. do przewodu o mniejszym przekroju Al lub Cu
Norma odniesienia	DIN 48201
Etim 9	EC001060
cid	11TG02A

Obrazy
wymiary

Odniesienie

Artykuł	Rozdział [mm²]	Rozdział [AWG/kcmil]	Nr sześciokąta matrycy [mm]	L1 [mm]	L2 [mm]	D1 [mm]	D2 [mm]	D3 [mm]		Ilość na liście życzeń
70232	50 ÷ 35	(1/0 - 2)	20	138	67	20	8	9	10/10
70243	70 ÷ 50	(2/0 - 1/0)	20	138	67	20	9	11	10/10
70253	95 ÷ 50	(3/0 - 1/0)	20	138	67	20	9	12,5	10/10
70254	95 ÷ 70	(3/0 - 2/0)	20	138	67	20	11	13,7	10/10
70264	120 ÷ 70	(4/0 - 2/0)	25	164	80	25	11	13,7	10/10
70265	120 ÷ 95	(4/0 - 3/0)	25	164	80	25	12,5	15,5	10/10
70275	150 ÷ 95	(300 - 3/0)	25	164	80	25	12,5	15,5	10/10
70276	150 ÷ 120	(300 - 4/0)	25	164	80	25	13,7	17	10/10
70284	185 ÷ 50	(400 - 1/0)	32	176	86	32	9	17	10/10
70285	185 ÷ 95	(400 - 3/0)	32	176	86	32	12,5	17	10/10
70286	185 ÷ 120	(400 - 4/0)	32	176	86	32	13,7	17	10/10
70287	185 ÷ 150	(400 - 300)	32	176	86	32	15,5	17	10/10
70297	240 ÷ 150	(500 - 300)	32	176	86	32	15,5	19,5	10/10
70298	240 ÷ 185	(500 - 400)	32	176	86	32	17	19,5	10/10
