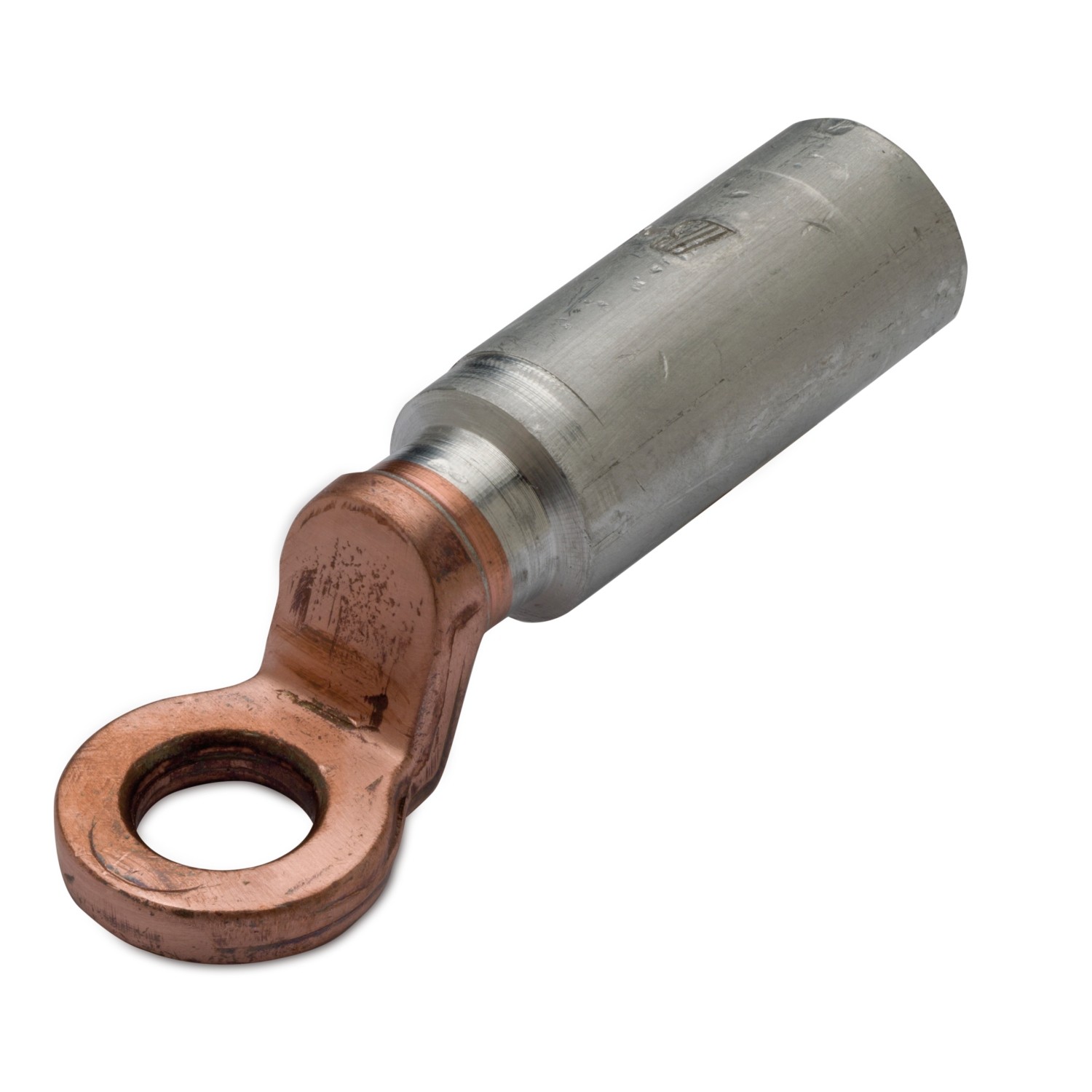

BIMETALOWE KOŃCÓWKI KABLOWE · NIEIZOLOWANE · OCZKOWE

BIMETALOWE KOŃCÓWKI KABLOWE · NIEIZOLOWANE DIN 48201 · OCZKOWE

Kategoria wyrobu	końcówki kablowe
Materiał płytki łączącej	miedź 99.9%
Materiał kołnierza	aluminum 99.5%
Materiał żyły kabla	NN i SN aluminium
Temperatura robocza	od -50 °C do +150 °C
Zastosowania	nadaje się do zakańczania kabla aluminiowego na szynie miedzianej lub styku. W rzeczywistości pozwala to uniknąć zjawiska korozji galwanicznej, która miałaby miejsce przy użyciu tylko końcówek miedzianych lub aluminiowych.
Ochrona	gniazdo przewodu jest wypełnione smarem (temperatura kroplenia 90 °C) i zamknięte korkiem z tworzywa, aby zapobie utlenianiu.
Otwór inspekcyjny	nie
Etim 9	EC001053
cid	11TA08A

Obrazy
wymiary

Odniesienie

Artykuł	Rozdział [mm²]	Rozdział [AWG/kcmil]	Do śruby Ø śruby [mm]	Do śruby Rozmiar szpilki	Nr sześciokąta matrycy	W1 [mm]	L1 [mm]	L2 [mm]	D1 [mm]	D2 [mm]	D3 [mm]		Ilość na liście życzeń
70000	16	(6)	12	1/2"	15	22,5	87	47,5	16	5,6	13	10/10
70001	25	(4)	12	1/2"	15	22,5	87	47,5	16	6,6	13	10/10
70002	35	(2)	12	1/2"	20	25	88	47,5	20	8,2	13	10/10
70003	50	(1/0)	12	1/2"	20	25	88	47,5	20	9,2	13	10/10
70004	70	(2/0)	12	1/2"	20	25	88	47,5	20	11,2	13	10/10
70005	95	(3/0)	12	1/2"	20	25	88	47,5	20	12,7	13	10/10
70006	120	(4/0)	12	1/2"	25	32	113	64,5	25	13,9	13	10/10
70007	150	(300)	12	1/2"	25	32	113	64,5	25	15,7	13	10/10
70008	185	(400)	12	1/2"	32	35,5	118	64,5	32	17,2	13	10/10
70009	240	(500)	12	1/2"	32	35,5	118	64,5	32	19,7	13	10/10
70010	300	(600)	12	1/2"	32	35,5	145	80	34	23,3	13	10/10
70011	400	(800)	12	1/2"	40	35,5	150	83	40	26	13	10/10
