KOŃCÓWKI KABLOWE DO PRZEWODÓW MIEDZIANYCH · NIEIZOLOWANE · O DŁUGIM KOŁNIERZU

KOŃCÓWKI KABLOWE DO PRZEWODÓW MIEDZIANYCH · NIEIZOLOWANE · ZREDUKOWANA PŁYTKA

Kategoria wyrobu	końcówki kablowe
Materiał końcówki	miedź cynowana
Temperatura robocza	od -50 °C do +150 °C
Klasa przewodnika	Klasa 1 i 2 (przewód sztywny) oraz klasa 5 (przewód giętki) zgodnie z EN 60228
Zastosowania	Nadaje się do instalacji na zewnątrz (brak otworu rewizyjnego zapobiega przenikaniu wilgoci i czynników atmosferycznych). Nadaje się do wymagających zastosowań (większa długość tulei pozwala na większe zaciśnięcie zwiększające wytrzymałość na rozciąganie). Nadaje się do uziemiania konstrukcji i urządzeń zarówno wewnątrz, jak i na zewnątrz budynków.
Otwór inspekcyjny	nie
Norma odniesienia	UL 486 A-B
Etim 9	EC001051
cid	11TA06A

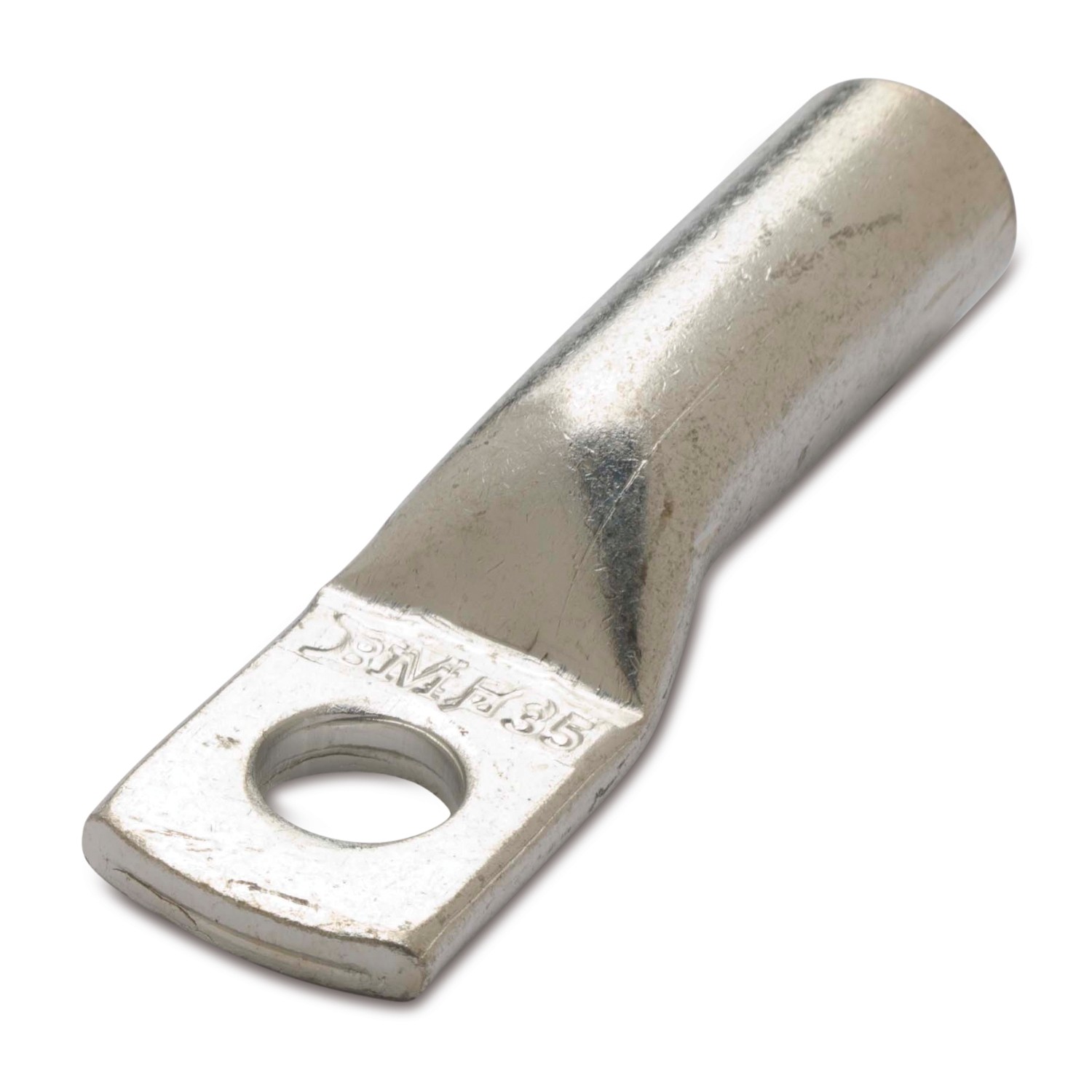

Obrazy
wymiary

Odniesienie

Artykuł	Sztywna sekcja [mm²]	Sztywna sekcja [AWG/kcmil]	Sekcja elastyczna [mm²]	Sekcja elastyczna [AWG/kcmil]	Do śruby Ø śruby [mm]	Do śruby Rozmiar szpilki	Nr sześciokąta matrycy	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	
71537	16	(6)	16	(6)	8	5/16"	7,5	11,5	41	22	8,7	6,3	8	6	8,4	100/100
71637	25	(4)	25	(4)	8	5/16"	9	13,5	49	27	10	8	9,5	7	8,4	100/100
71737	35	(2)	35	(2)	8	5/16"	11	17	57	28	11	8,6	11,5	8,5	8,4	100/100
71743	35	(2)	35	(2)	10	3/8"	11	17	57	28	11	10	11,5	8,5	10,5	100/100
71837	50	(1/0)	50	(1/0)	8	5/16"	12	19	67	35	12,7	10,5	13	10	8,4	50/50
71843	50	(1/0)	50	(1/0)	10	3/8"	12	19	67	35	13,7	9,5	13	10	10,3	50/100
71849	50	(1/0)	50	(1/0)	12	1/2"	12	21	67	35	15,3	12	13	10	12,5	50/100
71943•	70	(2/0)	70	(2/0)	10	3/8"	14	22	75	41	14,2	11,3	15	12	10,3	50/50
71949•	70	(2/0)	70	(2/0)	12	1/2"	14	22	75	41	14,2	11,3	15	12	12,5	50/50
71955•	70	(2/0)	70	(2/0)	14	9/16"	14	22	75	41	14,2	11,3	15	12	14,5	50/50
71961•	70	(2/0)	70	(2/0)	16	5/8"	14	22	75	41	14,2	11,3	15	12	16,5	50/50
73143•	95	(3/0)	95	(3/0)	10	3/8"	16	25	89	44	17,5	12,5	17,5	13,8	10,3	25/25
73149•	95	(3/0)	95	(3/0)	12	1/2"	16	25	89	44	17,5	12,5	17,5	13,8	12,5	25/25
73155•	95	(3/0)	95	(3/0)	14	9/16"	16	25	89	44	17,5	13	17,5	13,8	14,5	25/25
73161•	95	(3/0)	95	(3/0)	16	5/8"	16	25	89	44	17,5	13	17,5	13,8	16,5	25/25
73243	120	(4/0)	120	(4/0)	10	3/8"	18	28	101	50	22,5	14	19,5	15,5	10,4	25/25
73249	120	(4/0)	120	(4/0)	12	1/2"	18	28	101	50	22,5	14	19,5	15,5	12,5	25/25
73255	120	(4/0)	120	(4/0)	14	9/16"	18	28	101	50	22,5	14	19,5	15,5	14,5	25/25
73261	120	(4/0)	120	(4/0)	16	5/8"	18	28	101	50	22,5	14	19,5	15,5	16,5	25/25
73349	150	(300)	150	(300)	12	1/2"	20	31	104	51	22	16	21	17	12,5	25/25
73355	150	(300)	150	(300)	14	9/16"	20	31	104	51	22	16	21	17	14,5	25/25
73361	150	(300)	150	(300)	16	5/8"	20	31	104	51	22	16,5	21	17	16,5	25/25
73367	150	(300)	150	(300)	20	3/4"	20	31	104	51	23	16,5	21	17	21	25/25
73455	185	(400)	185	(400)	14	9/16"	22	35	104	55	18	16	24	19	14,5	10/10
73461	185	(400)	185	(400)	16	5/8"	22	35	104	55	19	17	24	19	16,5	10/10
73467	185	(400)	185	(400)	20	3/4"	22	35	104	55	22	20	24	19	21	10/10
73555	240	(500)	240	(500)	14	9/16"	25	39	108	58	18	16	27	21,5	14,5	10/10
73561	240	(500)	240	(500)	16	5/8"	25	39	110	58	19	17	27	21,5	17	10/10
73567	240	(500)	240	(500)	20	3/4"	25	39	116	58	22	20	27	21,5	21	10/10
73661	300	(600)	240	(500)	16	5/8"	28	44	122	60	22	20	30	24	17	10/10
73761•	400	(800)	300	(600)	16	5/8"	35	50	127	62	22	20	35	27	17	10/10
