KOŃCÓWKI KABLOWE DO PRZEWODÓW MIEDZIANYCH · IZOLOWANE PCW Z TULEJKĄ ANTYWIBRACYJNĄ · WIDEŁKOWE

Product was successfully added to your shopping cart.

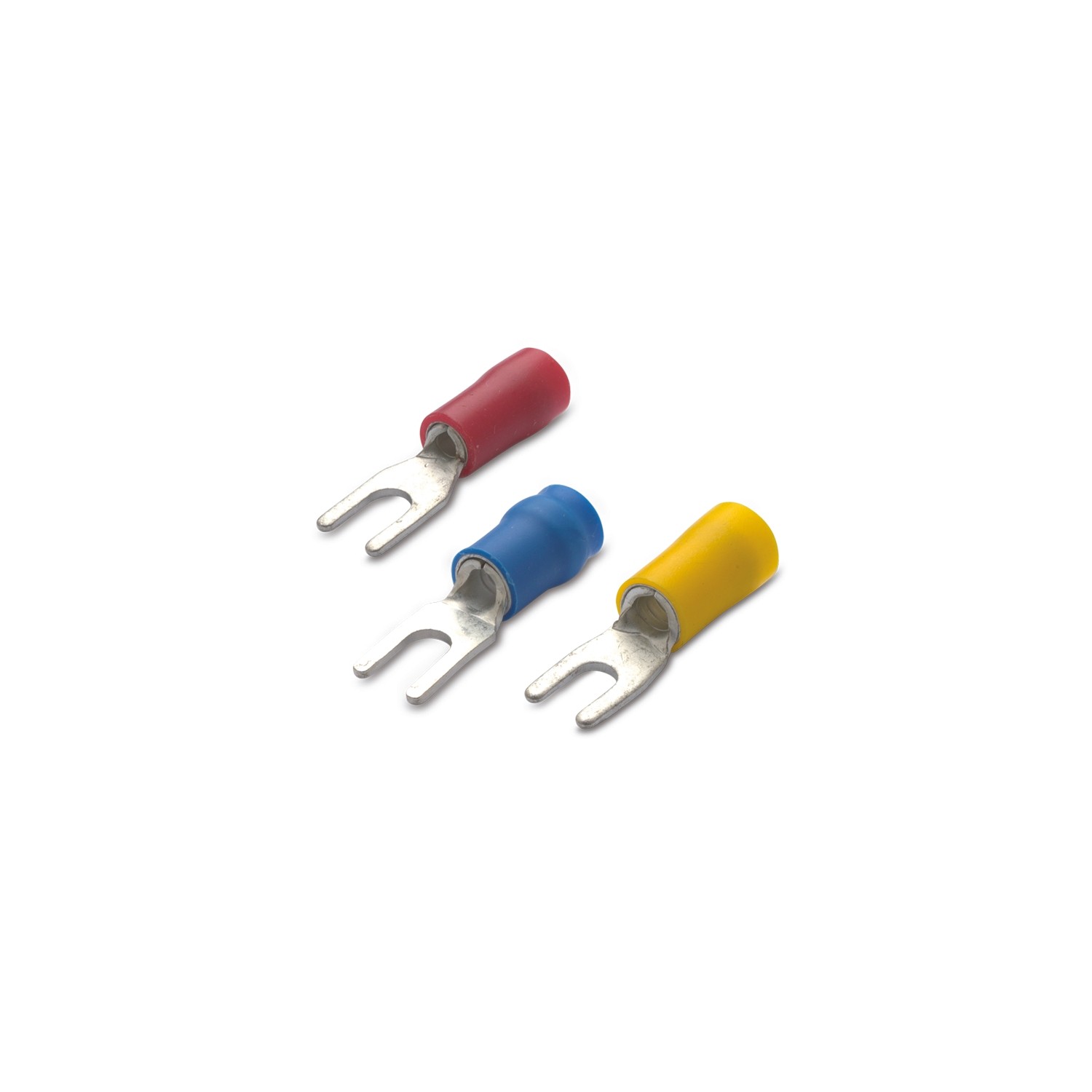

KOŃCÓWKI KABLOWE DO PRZEWODÓW MIEDZIANYCH · IZOLOWANE PCW Z TULEJKĄ ANTYWIBRACYJNĄ · WIDEŁKOWE

KOŃCÓWKI KABLOWE DO PRZEWODÓW MIEDZIANYCH · IZOLOWANE PCW Z BLACHY · WIDEŁKOWE

KOŃCÓWKI KABLOWE DO PRZEWODÓW MIEDZIANYCH · Z BLACHY IZOLOWANE NYLONEM · WIDEŁKOWE

Kategoria wyrobu	końcówki kablowe
Materiał końcówki	miedź cynowana
Materiał tulejki	miedź
Materiał izolacji	polichlorek winylu (PCW)
Poziom samogaśnięcia izolacji	UL 94 V0
Napięcie nominalne	600 V maks.
Temperatura robocza	75 °C maks.
Norma odniesienia	UL 486 A-B
Montaż	podwójne zaciskanie
Etim 9	EC001052
cid	11TB02B

file n° E 137735

Obrazy
wymiary

Odniesienie

Artykuł	Kolor	Rozdział [mm²]	Rozdział [AWG]	Do śruby Ø śruby [mm]	Do śruby Rozmiar szpilki	W1 [mm]	W2 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	D1 [mm]	D2 [mm]	S1 [mm]		Ilość na liście życzeń
90108	Czerwony	0.25 ÷ 1.5	(22 - 16)	3	#4	5,7	3,2	21,2	10	6,5	4,4	1,7	0,8	100/1000
90114	Czerwony	0.25 ÷ 1.5	(22 - 16)	3.5	#6	6,4	3,7	21,2	10	6,5	4,4	1,7	0,8	100/1000
90120	Czerwony	0.25 ÷ 1.5	(22 - 16)	4	#8	6,4	4,3	21,2	10	6,5	4,4	1,7	0,8	100/1000
90126	Czerwony	0.25 ÷ 1.5	(22 - 16)	5	#10	8,1	5,3	21,2	10	6,5	4,4	1,7	0,8	100/1000
90132	Czerwony	0.25 ÷ 1.5	(22 - 16)	6	#12	11	6,4	25,5	10	8,6	4,4	1,7	0,8	100/1000
90208	Niebieski	1.5 ÷ 2.5	(16 - 14)	3	#4	5,7	3,2	21,2	10	6,5	5	2,3	0,8	100/1000
90220	Niebieski	1.5 ÷ 2.5	(16 - 14)	4	#8	6,4	4,3	21,2	10	6,5	5	2,3	0,8	100/1000
90226	Niebieski	1.5 ÷ 2.5	(16 - 14)	5	#10	8,1	5,3	21,2	10	6,5	5	2,3	0,8	100/1000
90232	Niebieski	1.5 ÷ 2.5	(16 - 14)	6	#12	11	6,4	25,5	10	8,6	5	2,3	0,8	100/1000
90314	Żółty	4 ÷ 6	(12 - 10)	3.5	#6	7,2	3,7	25,7	14	7,2	6,7	3,6	1	50/500
90320	Żółty	4 ÷ 6	(12 - 10)	4	#8	9	4,3	25,7	14	7,2	6,7	3,6	1	50/500
90326	Żółty	4 ÷ 6	(12 - 10)	5	#10	9	5,3	25,7	14	7,2	6,7	3,6	1	50/500
90332	Żółty	4 ÷ 6	(12 - 10)	6	#12	12	6,4	31,5	14	10,5	6,7	3,6	1	50/500
