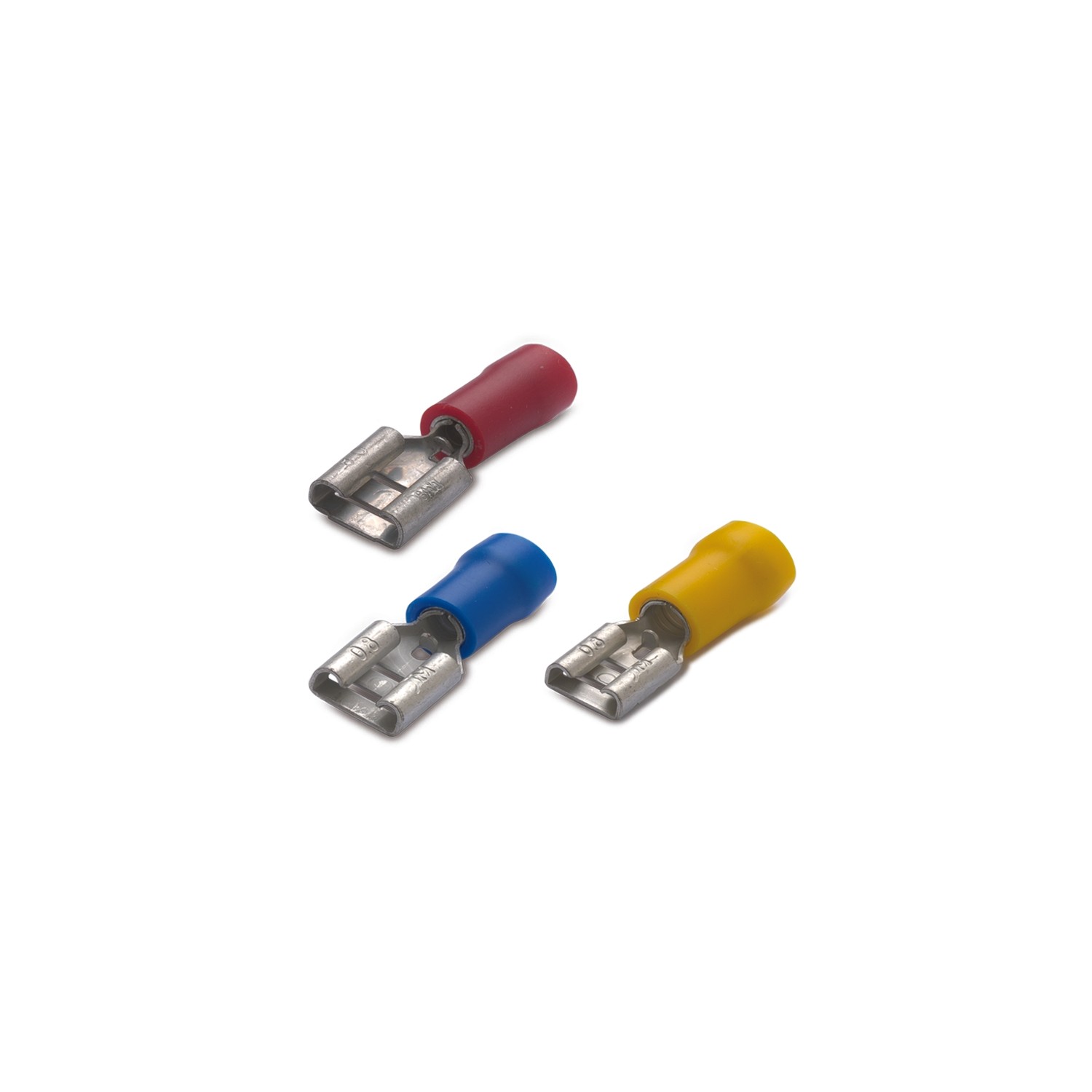

KOŃCÓWKI SZYBKOZŁĄCZNE · Z TULEJKĄ ANTYWIBRACYJNĄ IZOLOWANE PCW · NASUWKA

KOŃCÓWKI SZYBKOZŁĄCZNE · Z TULEJKĄ ANTYWIBRACYJNĄ IZOLOWANE PCW · NASUWKA I WSUWKA

Kategoria wyrobu	końcówki szybkozłączne
Materiał końcówki	mosiądz cynowany
Materiał tulejki	miedź
Materiał izolacji	polichlorek winylu (PCW)
Temperatura robocza	75 °C maks.
Klasa samogaśnięcia izolacji	UL 94 V0
Napięcie nominalne	300V maks.
Sposób montażu	podwójne zaciskanie
Etim 9	EC000516
cid	11TD03A

* file n° E 143070

Obrazy
wymiary

Odniesienie

Artykuł	Kolor	Rozdział [mm²]	Rozdział [AWG]	Do męski [mm]	Do męski ["]	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	D1 [mm]	D2 [mm]		Ilość na liście życzeń
00190*	Czerwony	0.25 ÷ 1.5	(22 - 16)	6.3 x 0.8	0.250x0.032	6,6	20,7	10	7,8	3,8	1,9	100/1000
00105	Czerwony	0.25 ÷ 1.5	(22 - 16)	5.2 x 0.8	0.205x0.032	5,5	18,7	10	6,4	3,8	1,9	100/1000
00145*	Czerwony	0.25 ÷ 1.5	(22 - 16)	4.8 x 0.5	0.187x0.020	5	19,1	10	6	3,8	1,9	100/1000
00148*	Czerwony	0.25 ÷ 1.5	(22 - 16)	4.8 x 0.8	0.187x0.032	5	19,1	10	6	3,8	1,9	100/1000
00395*	Czerwony	0.25 ÷ 1.5	(22 - 16)	2.8 x 0.5	0.110x0.020	3,2	18,5	10	6,4	3,8	1,9	100/1000
00390*	Czerwony	0.25 ÷ 1.5	(22 - 16)	2.8 x 0.8	0.110x0.032	3,2	18,5	10	6,4	3,8	1,9	100/1000
00290*	Niebieski	1.5 ÷ 2.5	(16 - 14)	6.3 x 0.8	0.250x0.032	6,6	20,7	10	7,8	4,3	2,4	100/1000
00205	Niebieski	1.5 ÷ 2.5	(16 - 14)	5.2 x 0.8	0.205x0.032	5,5	18,7	10	6,4	4,3	2,4	100/1000
00245*	Niebieski	1.5 ÷ 2.5	(16 - 14)	4.8 x 0.5	0.187x0.020	5	18,7	10	6	4,3	2,4	100/1000
00248*	Niebieski	1.5 ÷ 2.5	(16 - 14)	4.8 x 0.8	0.187x0.032	5	18,7	10	6	4,3	2,4	100/1000
00391*	Żółty	4 ÷ 6	(12 - 10)	6.3 x 0.8	0.250x0.032	6,6	24,5	14	7,8	6,8	3,5	50/500
00393	Żółty	4 ÷ 6	(12 - 10)	9.8 x 1.1	0.375x0.043	10	29	14	12	6,8	3,5	50/500
