LISTWY ZACISKOWE WIELOBIEGUNOWE · Z NYLONU · OD 1 DO 12 BIEGUNÓW · SERIA M093H Z WŁÓKNEM SZKLANYM

Product was successfully added to your shopping cart.

LISTWY ZACISKOWE WIELOBIEGUNOWE · Z NYLONU · OD 1 DO 12 BIEGUNÓW · SERIA M093H Z WŁÓKNEM SZKLANYM

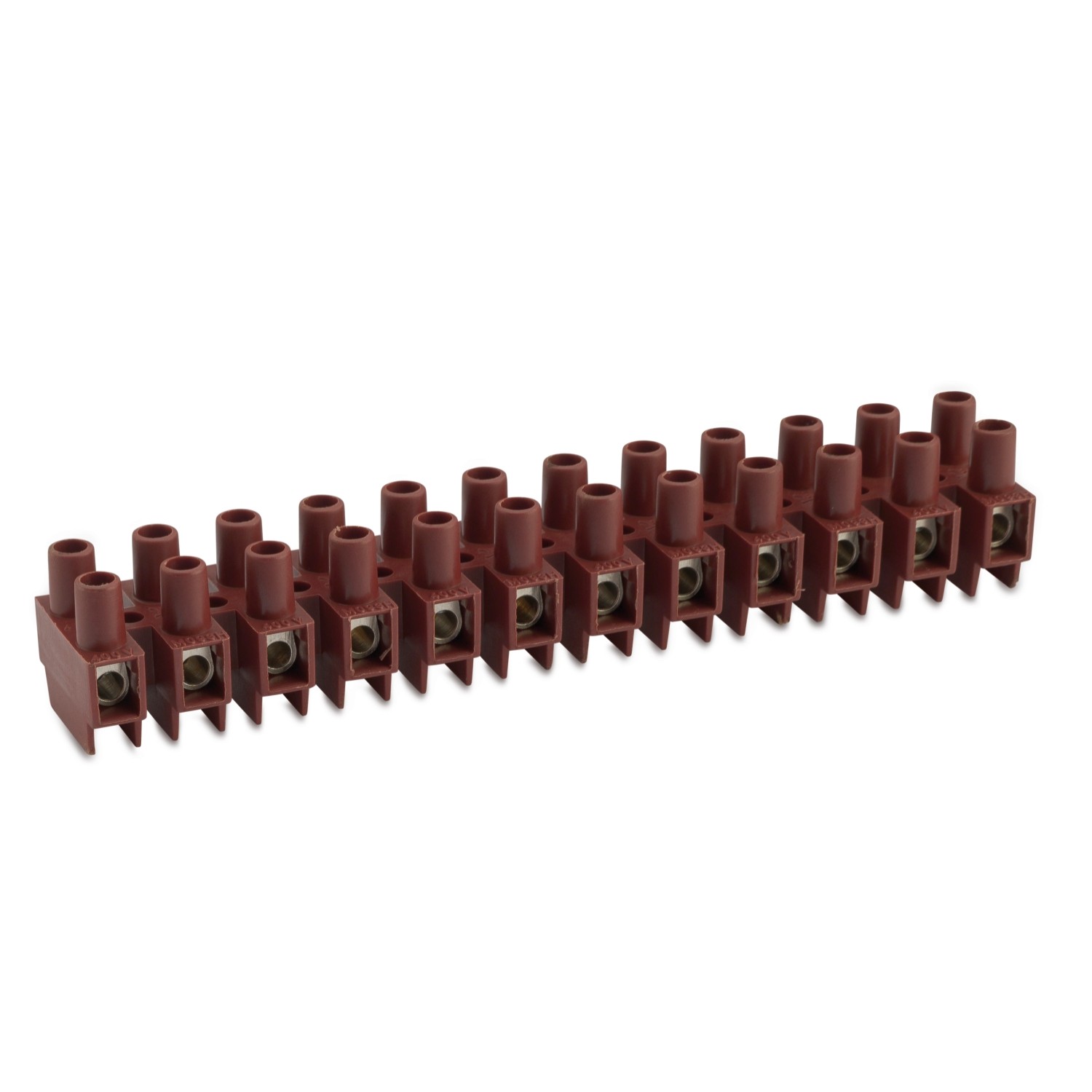

Seria M093H, wersja do wysokich temperatur

Kategoria wyrobu	listwy zaciskowe wielobiegunowe
Obudowa izolująca	poliamid (PA 6.6) brązowy z zawartością 25% włókna szklanego UL 94 V0
Element przewodzący	mosiądz niklowany
Śruba mocująca	stal ocynkowana (M3)
Izolacja samogasnąca	EN 60335-1: 2002+A2:2006 (par. 30.2.3), EN 60695-2-10 a 850 °C, EN 60695-2-11
Typ przewodnika	sztywny i giętki
Maksymalna temperatura krótkookresowa	200 °C
Napięcie testowe	2500 V
Długość usuwania izolacji	7 mm
Stopień ochrony	IP20
Odstęp	8,5 mm aby wytrzymać nominalne napięcie impulsu 8000V (EN 60335-1, par.29)
Norma odniesienia	EN 60998-1: 2004, EN 60998-2-1: 2004
Etim 9	EC001284
cid	41MA05C

Obraz	Przekrój [mm²]	Przekrój [AWG]	Napięcie znamionowe [V]	Prąd pomiarowy [A]	Maks. temperatura robocza [°C]	Moment obrotowy [Nm]
	2,5	-	400	32	150	0,25
	-	18-12	600	20 (*)	110	0,5

* 30 A tylko dla okablowania fabrycznego

Obrazy
wymiary

Artykuł	Bieguny	Kolor	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	L5 [mm]	W1 [mm]	W2 [mm]	S1 [mm]	S2 [mm]	D1 [mm]	D2 [mm]	
93HGF1	1	Brązowy	6,7	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HGF2	2	Brązowy	16,7	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HGF3	3	Brązowy	26,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HGF4	4	Brązowy	36,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HGF5	5	Brązowy	46,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HGF6	6	Brązowy	56,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HGF7	7	Brązowy	67	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HGF8	8	Brązowy	77	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HGF9	9	Brązowy	87	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HGF10	10	Brązowy	97	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HGF11	11	Brązowy	107	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
M93HGF	12	Brązowy	117	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	50/50
