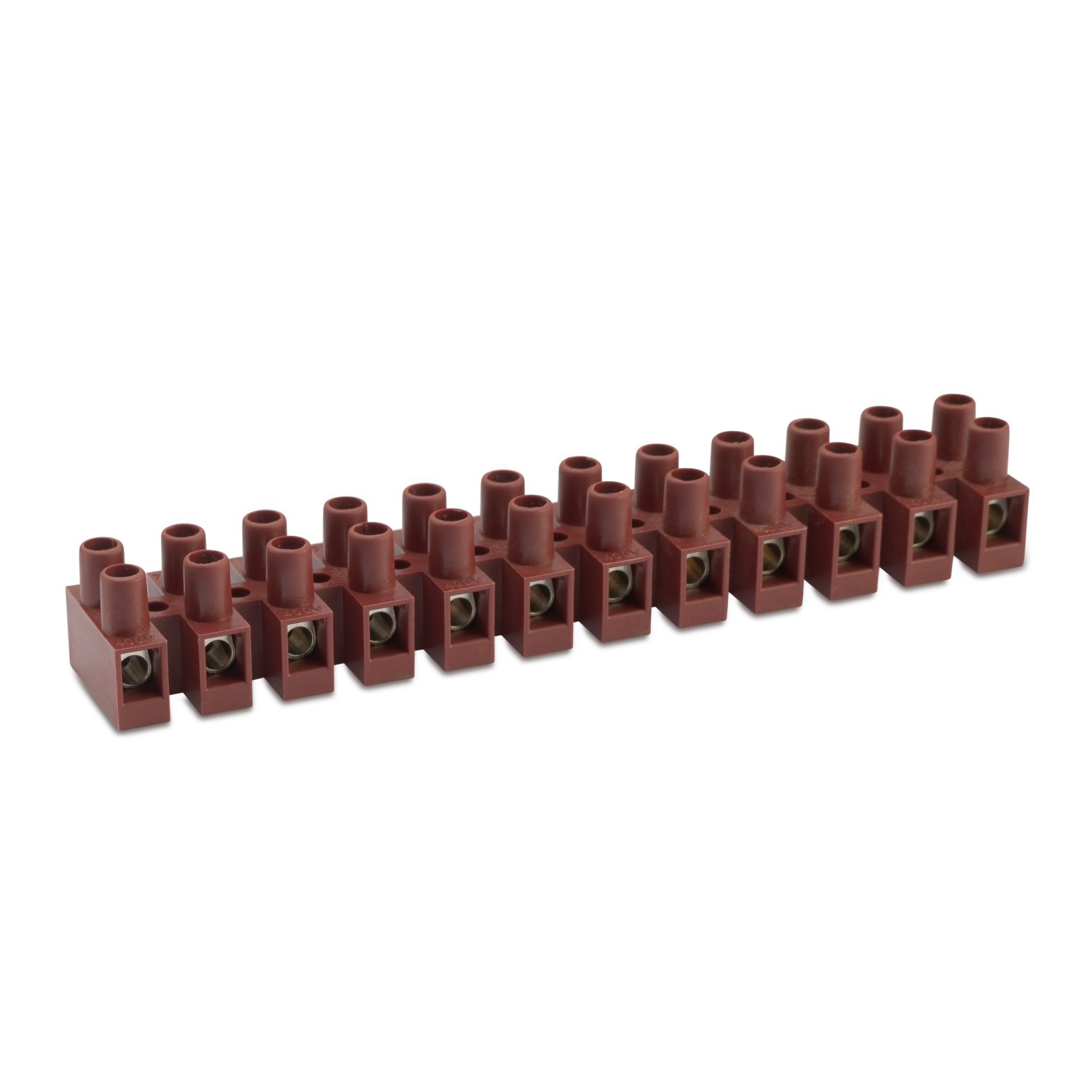

LISTWY ZACISKOWE WIELOBIEGUNOWE · Z NYLONU · OD 1 DO 12 BIEGUNÓW · SERIA M094 Z WŁÓKNEM SZKLANYM

Product was successfully added to your shopping cart.

LISTWY ZACISKOWE WIELOBIEGUNOWE · Z NYLONU · OD 1 DO 12 BIEGUNÓW · SERIA M094 Z WŁÓKNEM SZKLANYM

Seria M094, wersja do wysokich temperatur

Kategoria wyrobu	listwy zaciskowe wielobiegunowe
Obudowa izolująca	poliamid (PA 6.6) brązowy z zawartością 25% włókna szklanego UL 94 V0
Element przewodzący	mosiądz niklowany
Śruba mocująca	stal ocynkowana (M3,5)
Izolacja samogasnąca	EN 60335-1: 2002+A2:2006 (par. 30.2.3), EN 60695-2-10 a 850 °C, EN 60695-2-11
Typ przewodnika	sztywny i giętki
Maksymalna temperatura krótkookresowa	200 °C
Napięcie testowe	2500 V
Długość usuwania izolacji	7.5 mm
Stopień ochrony	IP20
Norma odniesienia	EN 60998-1: 2004, EN 60998-2-1: 2004
Etim 9	EC001284
cid	41MA06C

Obraz	Przekrój [mm²]	Przekrój [AWG]	Napięcie znamionowe [V]	Prąd pomiarowy [A]	Maks. temperatura robocza [°C]	Moment obrotowy [Nm]
	6	-	400	41	140	0,7
	-	18-10	600	30 (*)	110	0,9

* 40 A tylko dla okablowania fabrycznego

Obrazy
wymiary

Artykuł	Bieguny	Kolor	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	W1 [mm]	W2 [mm]	S1 [mm]	S2 [mm]	D1 [mm]	D2 [mm]	
94GF1	1	Brązowy	7,5	12	7,3	4,7	23	10	20,7	12,2	4,2	3,1	Skontaktować się z BM
94GF2	2	Brązowy	19,5	12	7,3	4,7	23	10	20,7	12,2	4,2	3,1	Skontaktować się z BM
94GF3	3	Brązowy	31,5	12	7,3	4,7	23	10	20,7	12,2	4,2	3,1	Skontaktować się z BM
94GF4	4	Brązowy	43,6	12	7,3	4,7	23	10	20,7	12,2	4,2	3,1	Skontaktować się z BM
94GF5	5	Brązowy	55,5	12	7,3	4,7	23	10	20,7	12,2	4,2	3,1	Skontaktować się z BM
94GF6	6	Brązowy	68	12	7,3	4,7	23	10	20,7	12,2	4,2	3,1	Skontaktować się z BM
94GF7	7	Brązowy	80	12	7,3	4,7	23	10	20,7	12,2	4,2	3,1	Skontaktować się z BM
94GF8	8	Brązowy	92	12	7,3	4,7	23	10	20,7	12,2	4,2	3,1	Skontaktować się z BM
94GF9	9	Brązowy	104	12	7,3	4,7	23	10	20,7	12,2	4,2	3,1	Skontaktować się z BM
94GF10	10	Brązowy	116	12	7,3	4,7	23	10	20,7	12,2	4,2	3,1	Skontaktować się z BM
94GF11	11	Brązowy	128	12	7,3	4,7	23	10	20,7	12,2	4,2	3,1	Skontaktować się z BM
M94GF	12	Brązowy	140	12	7,3	4,7	23	10	20,7	12,2	4,2	3,1	50/50
