BLOCURI TERMINALE MULTIWAY · NYLON · DE LA 1 LA 12 CĂI · SERIA M093H CU FIBRĂ DE STICLĂ

Product was successfully added to your shopping cart.

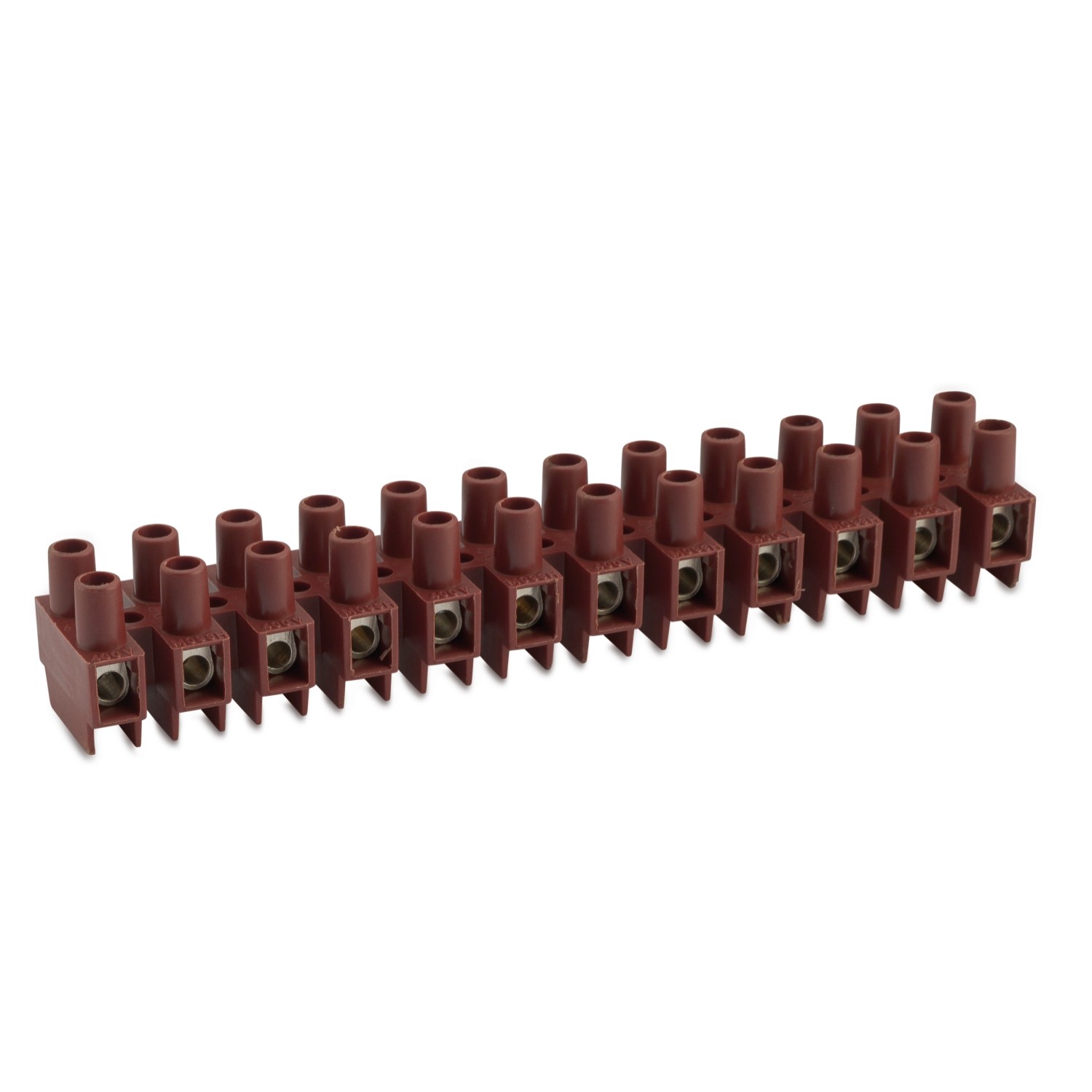

BLOCURI TERMINALE MULTIWAY · NYLON · DE LA 1 LA 12 CĂI · SERIA M093H CU FIBRĂ DE STICLĂ

Versiune de temperatură înaltă a seriei M093H

Categorie produs	borne terminale multiple
Carcasă izolatoare	poliamidă (PA 6.6) culoare maro și 25% fibră de sticlă UL 94 V0
Corp conductiv	alama nichelată
Șurub captiv în	oțel galvanizat (M3)
Izolație auto-stingătoare	EN 60335-1: 2002+A2:2006 (par. 30.2.3), EN 60695-2-10 la 850 °C, EN 60695-2-11
Tip conductor	rigid si flexibil
Temperatură maximă pentru scurt timp	200 °C
Tensiune de testare	2500 V
Lungime de dezizolare	7 mm
Grad de protecție	IP20
Spațiu liber	8,5 mm pentru a rezista la tensiunea de impuls nominală de 8000V (EN 60335-1, par. 29)
Conform std	EN 60998-1: 2004, EN 60998-2-1: 2004
Etim 9	EC001284
cid	41MA05C

Imagine	Sectiune [mm²]	Sectiune [AWG]	Tensiune nominală [V]	Curent de test [A]	Temperatura maximă de funcționare [°C]	Cuplu [Nm]
	4	-	400	32	150	0,25
	-	18-12	600	20 (*)	105	0,5

* 30 A nominalizat numai pentru cablarea din fabrică

Imagini cu
dimensiuni

Cod de referinta	Căi	Culoare	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	L5 [mm]	W1 [mm]	W2 [mm]	S1 [mm]	S2 [mm]	D1 [mm]	D2 [mm]	
93HGF1	1	Maro	6,7	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
93HGF2	2	Maro	16,7	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
93HGF3	3	Maro	26,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
93HGF4	4	Maro	36,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
93HGF5	5	Maro	46,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
93HGF6	6	Maro	56,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
93HGF7	7	Maro	67	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
93HGF8	8	Maro	77	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
93HGF9	9	Maro	87	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
93HGF10	10	Maro	97	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
93HGF11	11	Maro	107	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
M93HGF	12	Maro	117	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	50/50
