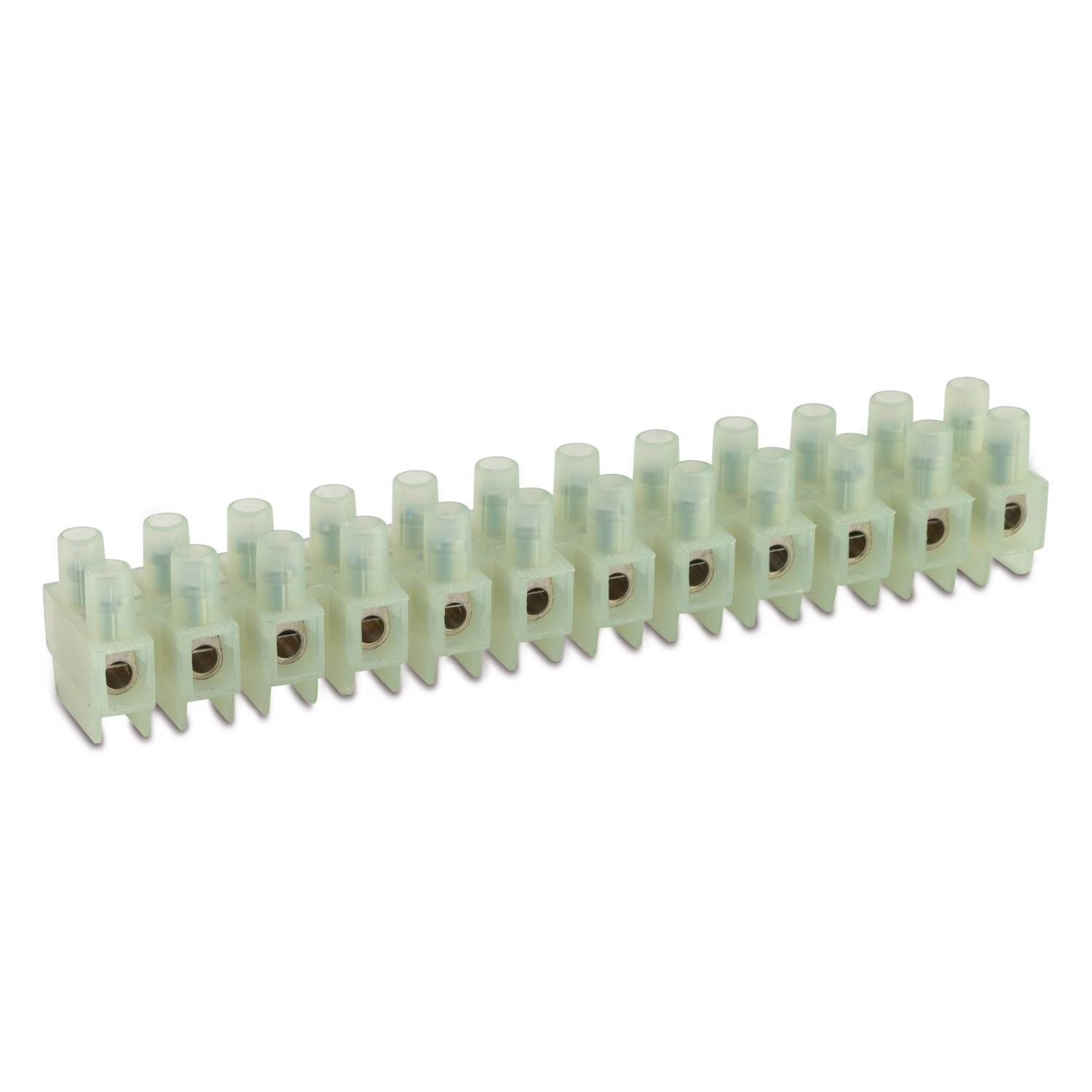

BLOCURI TERMINALE MULTIWAY · NYLON · DE LA 1 LA 12 CĂI · SERIA M093H

Versiune standard a seriei M093H

Categorie produs	borne terminale multiple
Carcasă izolatoare	poliamidă (PA 6.6) culoare naturală UL 94 V2
Corp conductiv	alama nichelată
Șurub captiv în	oțel galvanizat (M3)
Izolație auto-stingătoare	EN 60695-2-10 la 850 °C
Tip conductor	rigid si flexibil
Temperatură maximă pentru scurt timp	200 °C
Tensiune de testare	2500 V
Lungime de dezizolare	7 mm
Grad de protecție	IP20
Spațiu liber	8,5 mm pentru a rezista la tensiunea de impuls nominală de 8000V (EN 60335-1, par. 29)
Conform std	EN 60998-1: 2004, EN 60998-2-1: 2004
Etim 9	EC001284
cid	41MA05A

Imagine	Sectiune [mm²]	Sectiune [AWG]	Tensiune nominală [V]	Curent de test [A]	Temperatura maximă de funcționare [°C]	Cuplu [Nm]
	4	-	400	32	125	0,25
	-	18-12	600	20 (*)	105	0,5

* 30 A nominalizat numai pentru cablarea din fabrică

Imagini cu
dimensiuni

Cod de referinta	Căi	Culoare	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	L5 [mm]	W1 [mm]	W2 [mm]	S1 [mm]	S2 [mm]	D1 [mm]	D2 [mm]	
M93H1	1	Natural	6,7	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
M93H2	2	Natural	16,7	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
M93H3	3	Natural	26,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
M93H4	4	Natural	36,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
M93H5	5	Natural	46,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
M93H6	6	Natural	56,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
M93H7	7	Natural	67	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
M93H8	8	Natural	77	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
M93H9	9	Natural	87	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
M93H10	10	Natural	97	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
M93H11	11	Natural	107	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Contact BM
M093H	12	Natural	117	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	50/500
