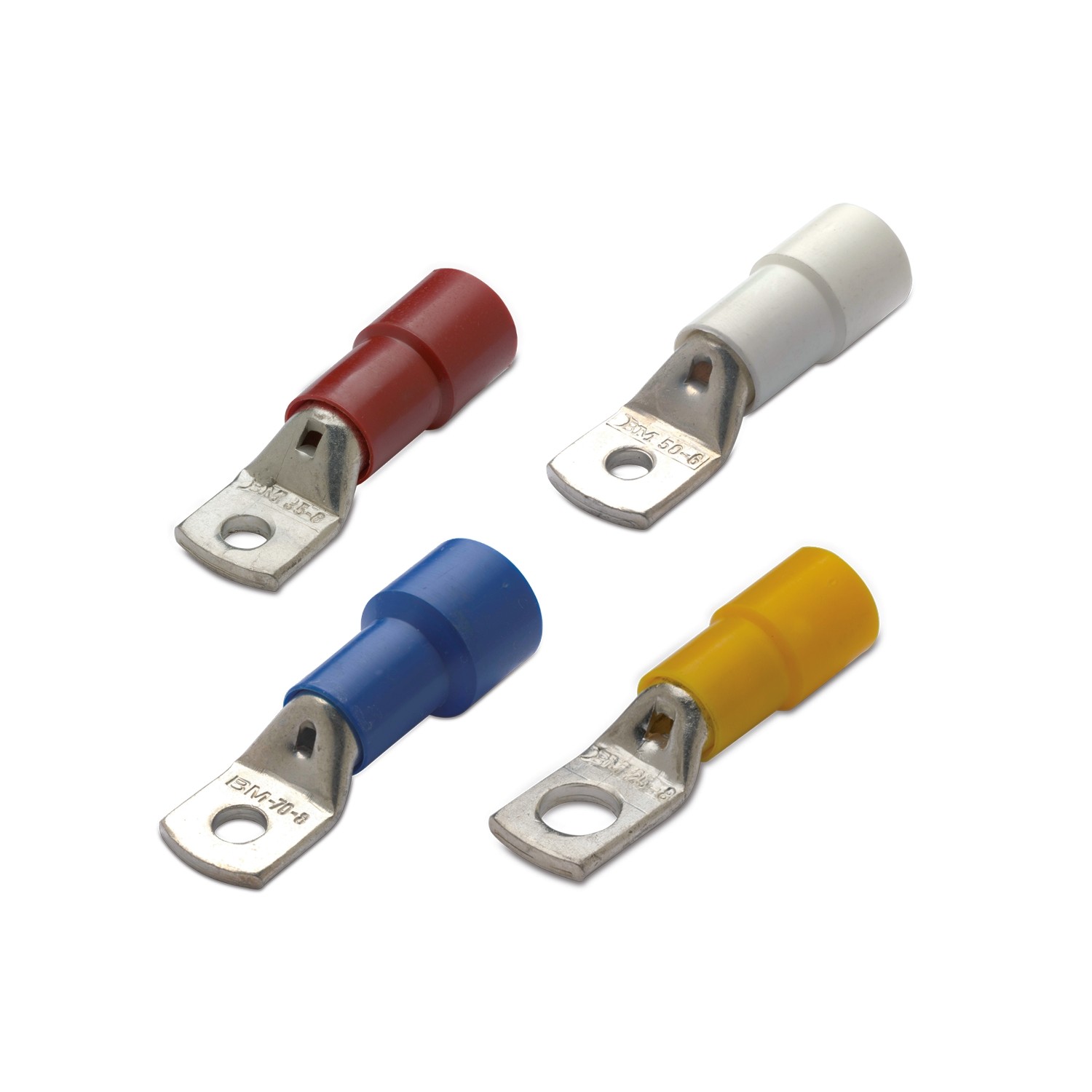

TERMINALE PENTRU CONDUCTORI DE CUPRU · IZOLATE CU NAILON · COLORATE

TERMINALE PENTRU CONDUCTORI DE CUPRU · IZOLATE CU NAILON · NEGRU · PLĂCUȚĂ MICĂ

Pentru aceeași secțiune a conductorului, există izolații disponibile cu diametre diferite pentru a se potrivi conductorilor cu grosimi diferite de izolație

Categorie produs	pini terminali
Material terminal	cupru staniat
Material izolație	poliamidă (PA 6.6)
Grad de auto-stingere al izolației	UL 94 V2
Temperatură de operare	130 °C max
Clasă conductor	Clasa 1 și 2 (rigide) și Clasa 5 (flexibile) conform EN 60228
Orificiu de inspecție	da
Etim 9	EC001051
cid	11TB04F

Imagini cu
dimensiuni

Elemente codate

Cod de referinta	Culoare	Secțiune [mm²]	Secțiune [AWG/kcmil]	Pentru șurub Ø șurub [mm]	Pentru șurub Dimensiune tija	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	S1 [mm]	
001071	Rosu	1.5	(16)	3	#4	8	21,6	5	5	4	4,2	1,9	3,2	1	100/100
001191	Rosu	1.5	(16)	4	#8	8	21,6	5	5	4	4,2	1,9	4,2	1	100/100
001251	Rosu	1.5	(16)	5	#10	8	21,6	5	5	4	4,2	1,9	5,2	1	100/100
001311	Rosu	1.5	(16)	6	#12	10	23,6	5	6	5	4,2	1,9	6,3	0,8	100/100
002191	Albastru	2.5	(14)	4	#8	8	23,7	7	5	4	4,8	2,4	4,2	1	100/1000
002251	Albastru	2.5	(14)	5	#10	10	25,7	7	6	5	4,8	2,4	5,2	0,8	100/100
002311	Albastru	2.5	(14)	6	#12	10	25,7	7	6	5	4,8	2,4	6,3	0,8	100/100
003191	Galben	6	(10)	4	#8	10	29,8	9	6	5	6,6	3,5	4,2	1,4	100/100
003251	Galben	6	(10)	5	#10	10	29,8	9	6	5	6,6	3,5	5,2	1,4	100/100
003311	Galben	6	(10)	6	#12	10	29,8	9	6	5	6,6	3,5	6,3	1,4	100/100
003371	Galben	6	(10)	8	5/16"	12	33,8	9	9	6	6,6	3,5	8,2	1,2	100/100
003431	Galben	6	(10)	10	3/8"	15	38,8	9	11	9	6,6	3,5	10,2	0,9	100/100
00419	Rosu	10	(8)	5	#10	10	37,3	9,5	6,3	5	16	5	5,2		100/100
00420	Rosu	10	(8)	5	#10	10	44,5	9,5	6,3	5	14,8	5	5,2		100/100
00431	Rosu	10	(8)	6	#12	11	38,8	9,5	6,5	5,5	8,2	5	6,3		100/100
00432	Rosu	10	(8)	6	#12	11	46	9,5	6,5	5,5	14,8	5	6,3		100/100
00437	Rosu	10	(8)	8	5/16"	13,6	42,3	9,5	8,8	6,2	16	5	8,5		100/100
00438	Rosu	10	(8)	8	5/16"	13,6	49,5	9,5	8,8	6,2	14,8	5	8,5		100/100
00443	Rosu	10	(8)	10	3/8"	17,2	44,8	9,5	9,6	9,5	16	5	10,5		100/100
00444	Rosu	10	(8)	10	3/8"	17,2	52	9,5	9,6	9,5	14,8	5	10,5		100/100
00525	Albastru	16	(6)	5	#10	11,5	43,3	11	8,7	6,3	9	6	5,3		100/100
00526	Rosu	16	(6)	5	#10	11,5	52,8	11	8,7	6,3	16	6	5,3		100/100
00531	Albastru	16	(6)	6	#12	11,5	43,8	11	8,5	6	9	6	6,5		100/100
00532	Rosu	16	(6)	6	#12	11,5	53,8	11	8,5	6	16	6	6,5		100/100
00537	Albastru	16	(6)	8	5/16"	15	48,8	12	9	8	9	6	8,5		100/100
00538	Rosu	16	(6)	8	5/16"	15	58,3	12	9	8	16	6	8,5		50/50
00543	Albastru	16	(6)	10	3/8"	17,5	51,3	12	10,5	10	9	6	10,5		100/100
00544	Rosu	16	(6)	10	3/8"	17,5	60,8	12	10,5	10	16	6	10,5		100/100
00547	Rosu	16	(6)	12	1/2"	17,5	61,3	12	10,5	10	16	6	13		100/100
00549	Albastru	16	(6)	12	1/2"	17,5	51,8	12	10,5	10	9	6	13		100/100
00625	Galben	25	(4)	5	#10	14	49,4	13,5	10	7	11,5	7	5,2		100/100
00626	Rosu	25	(4)	5	#10	14	58,4	13,5	10	7	16,8	7	5,2		100/100
00631	Galben	25	(4)	6	#12	14	49,4	13,5	10	7	11,5	7	6,3		100/100
00632	Rosu	25	(4)	6	#12	14	58,4	13,5	10	7	16,8	7	6,3		100/100
00637	Galben	25	(4)	8	5/16"	14	49,4	13,5	10	8	11,5	7	8,4		100/100
00638	Rosu	25	(4)	8	5/16"	14	58,4	13,5	10	8	16,8	7	8,4		25/25
00643	Galben	25	(4)	10	3/8"	17	53,4	14	10,5	9,5	11,5	7	10,5		100/100
00644	Rosu	25	(4)	10	3/8"	17	62,4	14	10,5	9,5	16,8	7	10,5		100/100
00649	Galben	25	(4)	12	1/2"	18,5	53,4	14	11	9,5	11,5	7	13		100/100
006492	Rosu	25	(4)	12	1/2"	18,5	62,4	14	11	9,5	16,8	7	13		25/25
00731	Rosu	35	(2)	6	#12	17	53	15	9,5	6	14	8,5	6,4		100/100
00732	Rosu	35	(2)	6	#12	17	61	15	9,5	6	18,7	8,5	6,4		100/100
00737	Rosu	35	(2)	8	5/16"	17	57,5	15	10,5	10	14	8,5	8,5		100/100
00738	Rosu	35	(2)	8	5/16"	17	65,5	15	10,5	10	18,7	8,5	8,5		100/100
00743	Rosu	35	(2)	10	3/8"	17	61	15	12	9,5	14	8,5	10,5		100/100
00744	Rosu	35	(2)	10	3/8"	17	69	15	12	9,5	18,7	8,5	10,5		100/100
00749	Rosu	35	(2)	12	1/2"	17	62	15	14	11,5	14	8,5	13		100/100
00752	Rosu	35	(2)	12	1/2"	17	70	15	14	11,5	18,7	8,5	13		100/100
00831	Alb	50	(1/0)	6	#12	18,7	62,4	18	9	9	15,5	10	6,4		100/100
00832	Rosu	50	(1/0)	6	#12	18,7	69,7	18	9	9	20,8	10	6,4		100/100
00837	Alb	50	(1/0)	8	5/16"	18,7	64,4	18	10	10	15,5	10	8,4		100/100
00838	Rosu	50	(1/0)	8	5/16"	18,7	71,7	18	10	10	20,8	10	8,4		100/100
00843	Alb	50	(1/0)	10	3/8"	18,7	66,4	18	11	11	15,5	10	10,5		50/100
00844	Rosu	50	(1/0)	10	3/8"	18,7	73,7	18	11	11	20,8	10	10,5		50/100
00849	Alb	50	(1/0)	12	1/2"	21	69,9	18	15,3	12	15,5	10	12,5		100/100
00852	Rosu	50	(1/0)	12	1/2"	21	77,2	18	15,3	12	20,8	10	12,5		100/100
00855	Alb	50	(1/0)	14	9/16"	22	69,9	17	15,3	12	15,5	10	14,5		100/100
00856	Rosu	50	(1/0)	14	9/16"	22	77,2	17	15,3	12	20,8	10	14,5		100/100
00937	Albastru	70	(2/0)	8	5/16"	21,8	72,3	20,5	11	10	22	12	8,5		100/100
00943	Albastru	70	(2/0)	10	3/8"	21,8	78,3	20,5	14,5	11,2	22	12	10,5		100/100
00949	Albastru	70	(2/0)	12	1/2"	22	78,3	20,5	13	13	22	12	12,5		100/100
00955	Albastru	70	(2/0)	14	9/16"	22	78,3	20,5	14	11,3	22	12	14,5		100/100
00961	Albastru	70	(2/0)	16	5/8"	22	78,3	20,5	14	11,3	22	12	16,5		100/100
05137	Alb	95	(3/0)	8	5/16"	25	76,8	23	12,5	12,5	26	13,8	8,5		50/50
05143	Alb	95	(3/0)	10	3/8"	25	82,3	23	12,5	12,5	26	13,8	10,5		50/50
05149	Alb	95	(3/0)	12	1/2"	25	84,3	23	14	13	26	13,8	12,5		50/50
05155	Alb	95	(3/0)	14	9/16"	25	87,3	23	17	13	26	13,8	14,5		50/50
05161	Alb	95	(3/0)	16	5/8"	25	87,3	23	17	13,5	26	13,8	16,5		25/25
05237	Rosu	120	(4/0)	8	5/16"	28	86	25	14	14	27	15,5	8,5		25/25
05243	Rosu	120	(4/0)	10	3/8"	28	86	25	14	14	27	15,5	10,5		25/25
05249	Rosu	120	(4/0)	12	1/2"	28	86	25	14	14	27	15,5	12,5		25/25
05255	Rosu	120	(4/0)	14	9/16"	28	89	25	25	26	27	15,5	14,5		50/50
05261	Rosu	120	(4/0)	16	5/8"	28	92	25	15	16	27	15,5	16,5		25/25
05337	Albastru	150	(300)	8	5/16"	31	87,5	28	13	11	29	17	8,4		25/25
05343	Albastru	150	(300)	10	3/8"	31	87,5	28	13	11	29	17	10,4		25/25
05349	Albastru	150	(300)	12	1/2"	31	93	28	14	13	29	17	12,5		25/25
05355	Albastru	150	(300)	14	9/16"	31	94	28	15,5	15	29	17	14,5		25/25
05361	Albastru	150	(300)	16	5/8"	31	96,5	30	15	16	29	17	16,5		50/50
05367	Albastru	150	(300)	20	3/4"	31	96,5	30	22	16	29	17	21		25/25
05449	Rosu	185	(400)	12	1/2"	35	103	30	16	14	32	19	13		25/25
05455	Rosu	185	(400)	14	9/16"	35	107	30	18	16	32	19	15		25/25
05461	Rosu	185	(400)	16	5/8"	35	109	30	19	17	32	19	17		25/25
05467	Rosu	185	(400)	20	3/4"	35	115	30	22	20	32	19	21		25/25
05549	Rosu	240	(500)	12	1/2"	39,5	110	35	16	14	36	21,5	13		25/25
05555	Rosu	240	(500)	14	9/16"	39,5	114	35	18	16	36	21,5	15		25/25
05561	Rosu	240	(500)	16	5/8"	39,5	116	35	19	17	36	21,5	17		25/25
05567	Rosu	240	(500)	20	3/4"	39,5	1122	35	22	20	36	21,5	21		25/25
