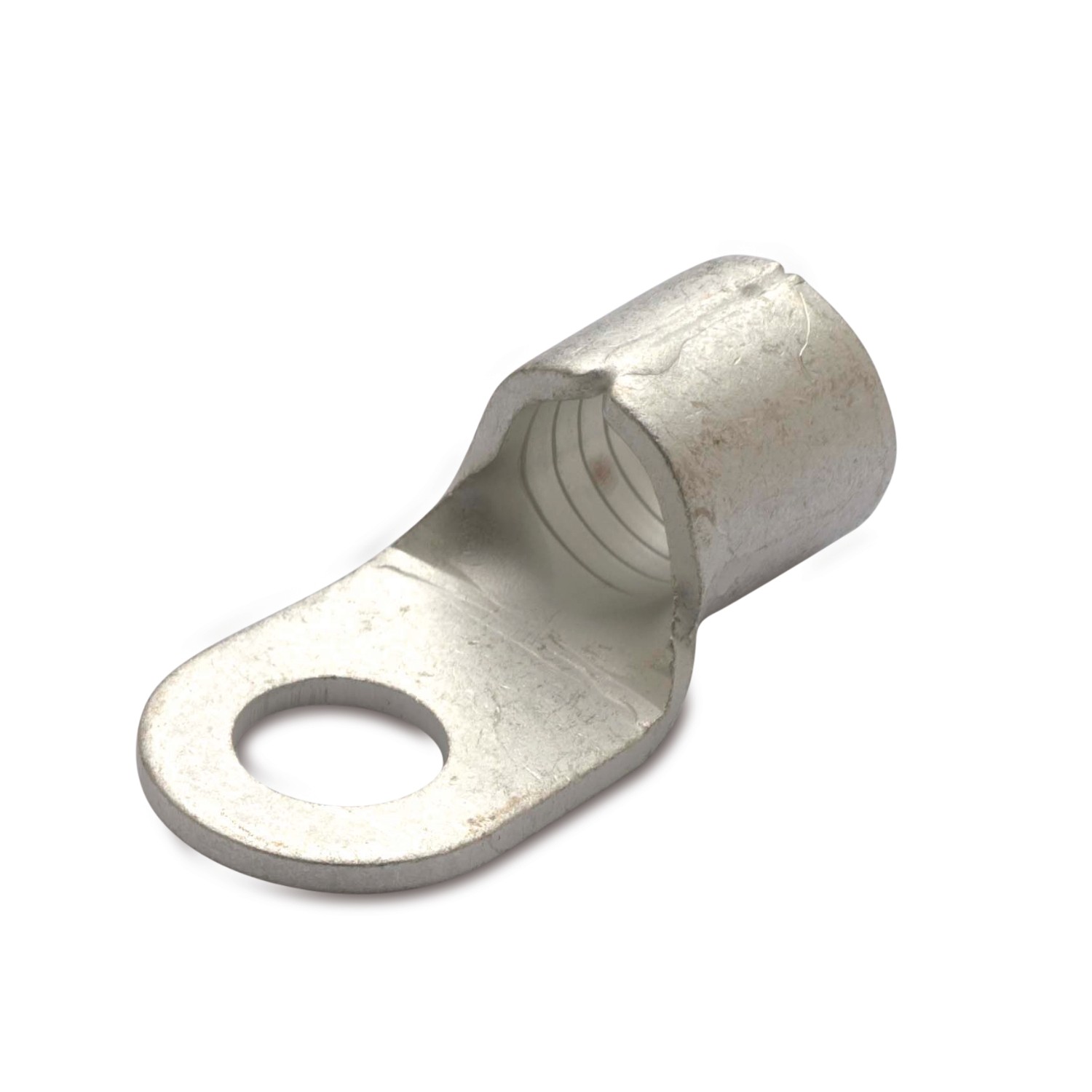

TERMINALE PENTRU CONDUCTORI DE CUPRU · NEIZOLATE · INEL · SUDOARE DE ALIAJE DE ARGINT CONFORM DIN 46234

TERMINALE PENTRU CONDUCTORI DE CUPRU · NEIZOLATE · CONFORM DIN 46235

Categorie produs	pini terminali
Material terminal	cupru staniat
Cusătură	aliaj de argint sudat
Temperatură de operare	da -50 °C a +150 °C
Conform std	DIN 46234
Etim 9	EC001052
cid	11TA02A

Imagini cu
dimensiuni

Elemente codate

Cod de referinta	Secțiune [mm²]	Secțiune [AWG/kcmil]	Pentru șurub Ø șurub [mm]	Pentru șurub Dimensiune tija	Amprentă	W1 [mm]	L1 [mm]	L2 [mm]	D1 [mm]	D2 [mm]	S1 [mm]	
02425	10	(8)	5	#10	6	10	16	8	4,5	5,3	1,1	100/500
02431	10	(8)	6	#12	6	11	17	8	4,5	6,4	1,1	100/100
02437	10	(8)	8	5/16"	6	14	20	8	4,5	8,4	1,1	100/100
02443	10	(8)	10	3/8"	6	18	21	8	4,5	10,5	1,1	100/100
02449	10	(8)	12	1/2"	6	22	23	8	4,5	13	1,1	100/100
02525	16	(6)	5	#10	8	11	20	10	5,8	5,3	1,2	100/500
02531	16	(6)	6	#12	8	11	20	10	5,8	6,4	1,2	100/100
02537	16	(6)	8	5/16"	8	14	22	10	5,8	8,4	1,2	100/100
02543	16	(6)	10	3/8"	8	18	24	10	5,8	10,5	1,2	100/100
02549	16	(6)	12	1/2"	8	22	26	10	5,8	13	1,2	100/100
02561	16	(6)	16	5/8"	8	32	36	10	5,8	17	1,2	100/100
02631	25	(4)	6	#12	10	12	25	11	7,5	6,4	1,5	100/100
02637	25	(4)	8	5/16"	10	16	25	11	7,5	8,4	1,5	100/100
02643	25	(4)	10	3/8"	10	18	26	11	7,5	10,5	1,5	100/100
02649	25	(4)	12	1/2"	10	22	31	11	7,5	13	1,5	100/100
02655	25	(4)	14	9/16"	10	30	37	11	7,5	15	1,5	100/100
02661	25	(4)	16	5/8"	10	28	35	11	7,5	17	1,5	100/100
02731	35	(2)	6	#12	12	15	26	12	9	6,5	1,6	100/100
02737	35	(2)	8	5/16"	12	16	26	12	9	8,4	1,7	100/100
02743	35	(2)	10	3/8"	12	18	27	12	9	10,5	1,7	100/100
02749	35	(2)	12	1/2"	12	22	31	12	9	13	1,7	100/100
02755	35	(2)	14	9/16"	12	28	36	12	9	15	1,7	100/100
02761	35	(2)	16	5/8"	12	28	36	12	9	17	1,7	100/100
02837	50	(1/0)	8	5/16"	14	18	34	16	11	8,4	1,8	100/100
02843	50	(1/0)	10	3/8"	14	18	34	16	11	10,5	1,8	100/100
02849	50	(1/0)	12	1/2"	14	22	36	16	11	13	1,8	100/100
02855	50	(1/0)	14	9/16"	14	28	40	16	11	15	1,8	100/100
02861	50	(1/0)	16	5/8"	14	28	40	16	11	17	1,8	100/100
02937	70	(2/0)	8	5/16"	16	22	38	18	13	8,4	2	50/50
02943	70	(2/0)	10	3/8"	16	22	38	18	13	10,5	2	50/50
02949	70	(2/0)	12	1/2"	16	22	38	18	13	13	2	50/50
02955	70	(2/0)	14	9/16"	16	28	42	18	13	15	2	50/50
04137	95	(3/0)	8	5/16"	18	24	42	20	15	8,4	2,5	50/50
04143	95	(3/0)	10	3/8"	18	24	42	20	15	10,5	2,5	50/50
04149	95	(3/0)	12	1/2"	18	24	42	20	15	13	2,5	50/50
04155	95	(3/0)	14	9/16"	18	28	44	20	15	15	2,5	50/50
04161	95	(3/0)	16	5/8"	18	28	44	20	15	17	2,5	50/50
04243	120	(4/0)	10	3/8"	20	24	44	22	16,5	10,5	3	25/25
04249	120	(4/0)	12	1/2"	20	24	44	22	16,5	13	3	25/25
04255	120	(4/0)	14	9/16"	20	28	48	22	16,5	15	3	25/25
04261	120	(4/0)	16	5/8"	20	28	48	22	16,5	17	3	25/25
04267	120	(4/0)	20	3/4"	20	32	53	22	16,5	21	3	25/25
04343	150	(300)	10	3/8"	22	30	50	24	19	10,5	3,2	25/25
04349	150	(300)	12	1/2"	22	30	50	24	19	13	3,2	25/25
04361	150	(300)	16	5/8"	22	30	50	24	19	17	3,2	25/25
