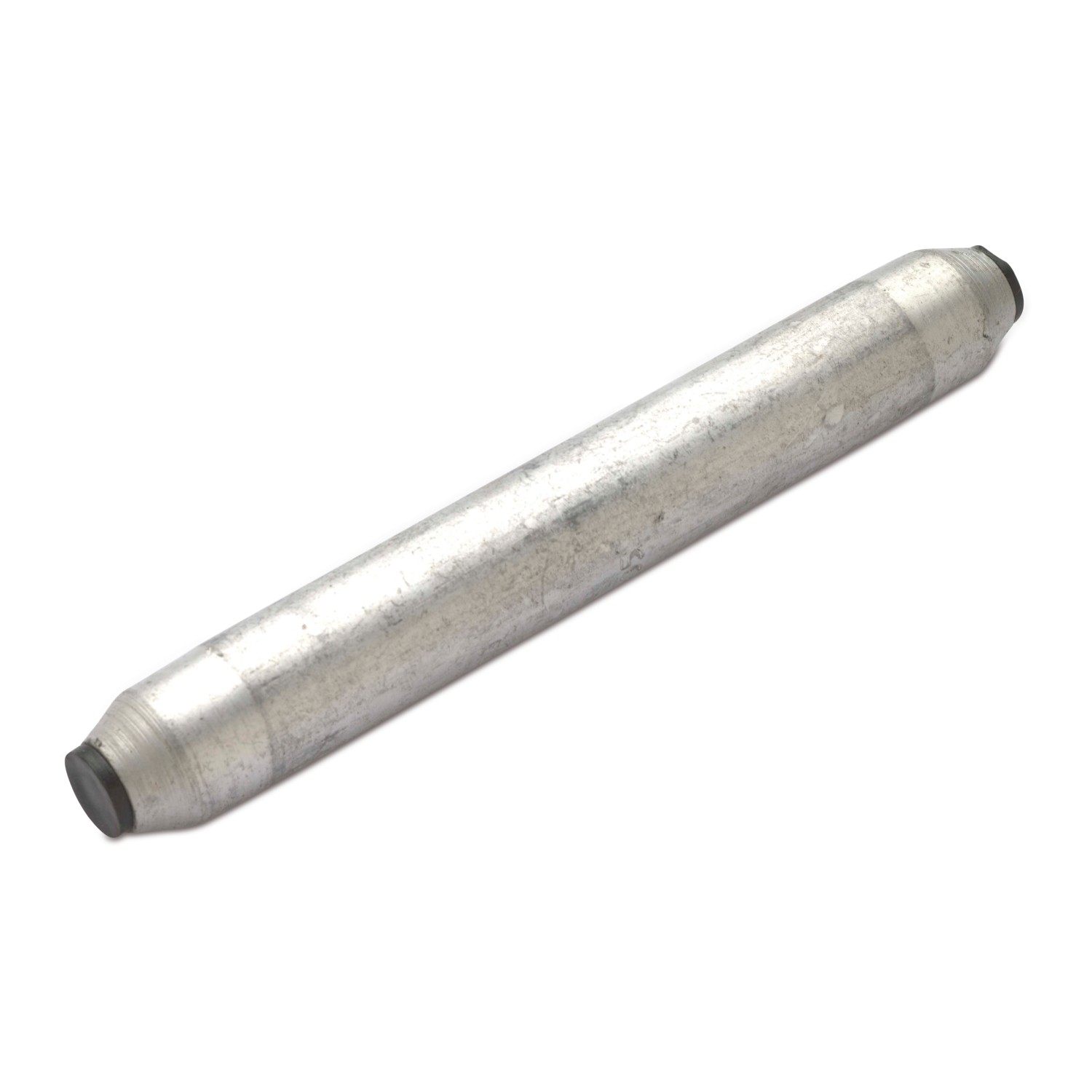

JONCTIUNI DE REDUCERE · PENTRU CONDUTOARE IN ALUMINIU SAU RAME · TENSIUNE MEDIE

JONCTIUNI · PENTRU CONDUTOARE IN ALUMINIU · TENSIUNE MEDIE

JONCTIUNI · PENTRU CONDUTOARE IN ALUMINIU · DIN 48201

Categorie produs	îmbinare
Material terminal	aluminiu cu o puritate de cel puțin 99,5%
Temperatură de operare	da -50 °C a +150 °C
Tensiune	până la 35 kV
Protecție	carcasă conductor completată cu unguent (punct de topire 90°C) și închisă cu un capac din plastic pentru a preveni oxidarea.
Tip	cu diafragmă centrală pentru o inserție corectă a conductorului. Diafragma este etanșată pentru a evita contactul cablurilor umplute cu hârtie cu cablurile cu izolație solidă.
Aplicație	conexiunea conductorilor de Al la conductori mai mici de Al sau Cu
Conform std	DIN 48201
Etim 9	EC001060
cid	11TG02A

Imagini cu
dimensiuni

Elemente codate

Cod de referinta	Secțiune [mm²]	Secțiune [AWG/kcmil]	Amprentă [mm]	L1 [mm]	L2 [mm]	D1 [mm]	D2 [mm]	D3 [mm]		Cantitate per Wishlist
70232	50 ÷ 35	(1/0 - 2)	20	138	67	20	8	9	10/10
70243	70 ÷ 50	(2/0 - 1/0)	20	138	67	20	9	11	10/10
70253	95 ÷ 50	(3/0 - 1/0)	20	138	67	20	9	12,5	10/10
70254	95 ÷ 70	(3/0 - 2/0)	20	138	67	20	11	13,7	10/10
70264	120 ÷ 70	(4/0 - 2/0)	25	164	80	25	11	13,7	10/10
70265	120 ÷ 95	(4/0 - 3/0)	25	164	80	25	12,5	15,5	10/10
70275	150 ÷ 95	(300 - 3/0)	25	164	80	25	12,5	15,5	10/10
70276	150 ÷ 120	(300 - 4/0)	25	164	80	25	13,7	17	10/10
70284	185 ÷ 50	(400 - 1/0)	32	176	86	32	9	17	10/10
70285	185 ÷ 95	(400 - 3/0)	32	176	86	32	12,5	17	10/10
70286	185 ÷ 120	(400 - 4/0)	32	176	86	32	13,7	17	10/10
70287	185 ÷ 150	(400 - 300)	32	176	86	32	15,5	17	10/10
70297	240 ÷ 150	(500 - 300)	32	176	86	32	15,5	19,5	10/10
70298	240 ÷ 185	(500 - 400)	32	176	86	32	17	19,5	10/10
