MORSETTIERE MULTIPLE · IN NYLON · DA 1 A 12 POLI · SERIE M093 IN FIBRA DI VETRO CON LAMELLA DI PROTEZIONE

Product was successfully added to your shopping cart.

MORSETTIERE MULTIPLE · IN NYLON · DA 1 A 12 POLI · SERIE M093 IN FIBRA DI VETRO CON LAMELLA DI PROTEZIONE

Versione alte temperature con lamella di protezione della serie M093

Categoria di Prodotti	morsettiere multiple
Corpo isolante	poliammide (PA 6.6) marrone e fibra vetro 25% UL 94 V0
Corpo conduttivo	ottone nichelato
Viti imperdibili in	acciaio zincato (M3)
Lamella di protezione in	acciaio inox
Livello autoestinguenza	EN 60335-1: 2002+A2:2006 (par. 30.2.3), EN 60695-2-10 a 850 °C, EN 60695-2-11
Tipo di conduttore	rigido e flessibile
Temperatura massima per breve durata	200 °C
Tensione di prova	2500 V
Lunghezza di spelatura	7 mm
Grado di protezione	IP20
Norme di rif.	EN 60998-1: 2004, EN 60998-2-1: 2004
Etim 9	EC001284
cid	41MA04D

Immagine	Sezione nominale [mm²]	Sezione nominale [AWG]	Tensione nominale [V]	Corrente di prova [A]	Temperatura di esercizio max [°C]	Coppia di serraggio [Nm]
	2.5	-	400	24	150	0,25
	-	18-12	600	20 (*)	110	0,5

* 30 A per cablaggio in fabbrica

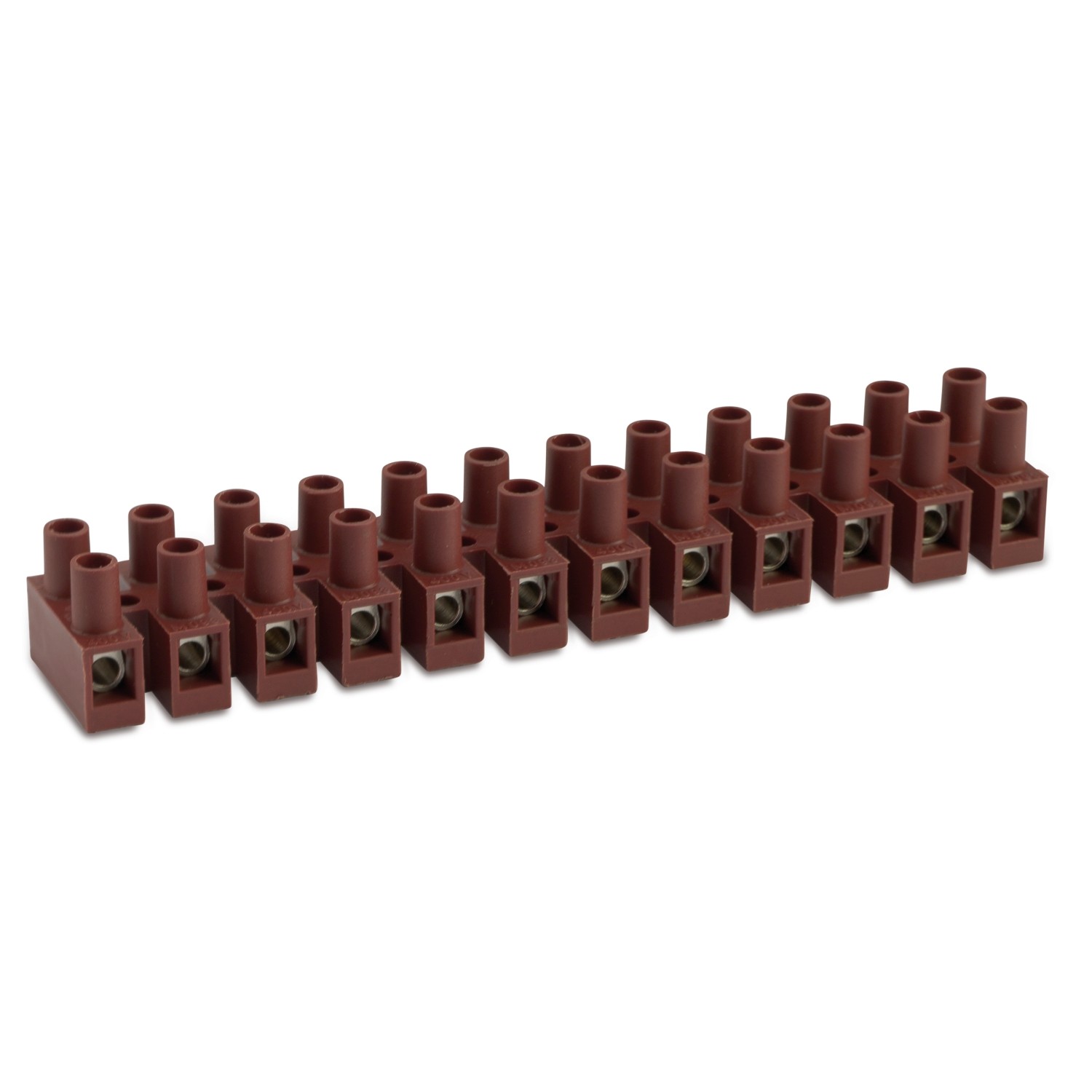

Immagini

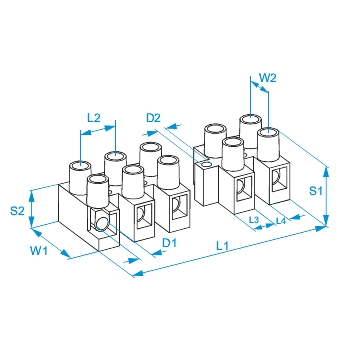

Quote

Codice Referenza	Numero poli	Colore	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	W1 [mm]	W2 [mm]	S1 [mm]	S2 [mm]	D1 [mm]	D2 [mm]	
93FS1	1	Marrone	6,7 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93FS2	2	Marrone	16,7 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93FS3	3	Marrone	26,6 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93FS4	4	Marrone	36,6 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93FS5	5	Marrone	46,6 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93FS6	6	Marrone	56,6 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93FS7	7	Marrone	67 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93FS8	8	Marrone	77 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93FS9	9	Marrone	87 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93FS10	10	Marrone	97 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93FS11	11	Marrone	107 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93GFCS	12	Marrone	117 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	50/500
