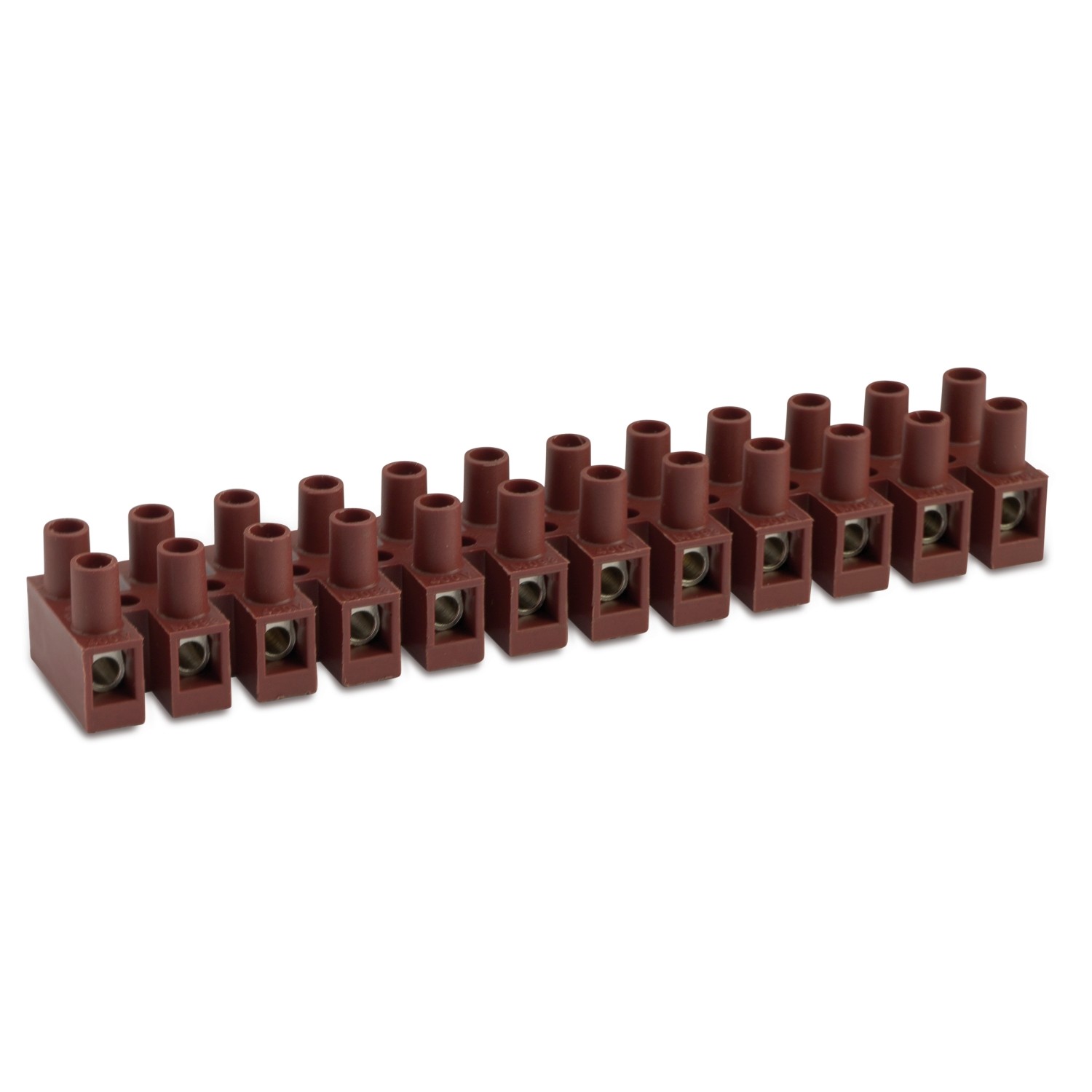

MORSETTIERE MULTIPLE · IN NYLON · DA 1 A 12 POLI · SERIE M093 IN FIBRA DI VETRO

Versione alte temperature della serie M093

Categoria di Prodotti	morsettiere multiple
Corpo isolante	poliammide (PA 6.6) marrone e fibra vetro 25% UL 94 V0
Corpo conduttivo	ottone nichelato
Viti imperdibili in	acciaio zincato (M3)
Livello autoestinguenza	EN 60335-1: 2002+A2:2006 (par. 30.2.3), EN 60695-2-10 a 850 °C, EN 60695-2-11
Tipo di conduttore	rigido e flessibile
Temperatura massima per breve durata	200 °C
Tensione di prova	2500 V
Lunghezza di spelatura	7 mm
Grado di protezione	IP20
Norme di rif.	EN 60998-1: 2004, EN 60998-2-1: 2004
Etim 9	EC001284
cid	41MA04C

Immagine	Sezione nominale [mm²]	Sezione nominale [AWG]	Tensione nominale [V]	Corrente di prova [A]	Temperatura di esercizio max [°C]	Coppia di serraggio [Nm]
	4	-	400	32	150	0,25
	-	18-12	600	20 (*)	110	0,5

* 30 A per cablaggio in fabbrica

Immagini
Quote

Codice Referenza	Numero poli	Colore	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	W1 [mm]	W2 [mm]	S1 [mm]	S2 [mm]	D1 [mm]	D2 [mm]	
93GF1	1	Marrone	6,7 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93GF2	2	Marrone	16,7 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93GF3	3	Marrone	26,6 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93GF4	4	Marrone	36,6 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93GF5	5	Marrone	46,6 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93GF6	6	Marrone	56,6 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93GF7	7	Marrone	67 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93GF8	8	Marrone	77 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93GF9	9	Marrone	87 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93GF10	10	Marrone	97 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
93GF11	11	Marrone	107 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	Contattare BM
M93GF	12	Marrone	117 ± 1	10	6,7	3,3	20,5	10	17,5	10	3,3	3,3	50/50
