LISTWY ZACISKOWE WIELOBIEGUNOWE · Z NYLONU · OD 1 DO 12 BIEGUNÓW · SERIA M093H Z BLASZKĄ OCHRONNĄ

Product was successfully added to your shopping cart.

LISTWY ZACISKOWE WIELOBIEGUNOWE · Z NYLONU · OD 1 DO 12 BIEGUNÓW · SERIA M093H Z BLASZKĄ OCHRONNĄ

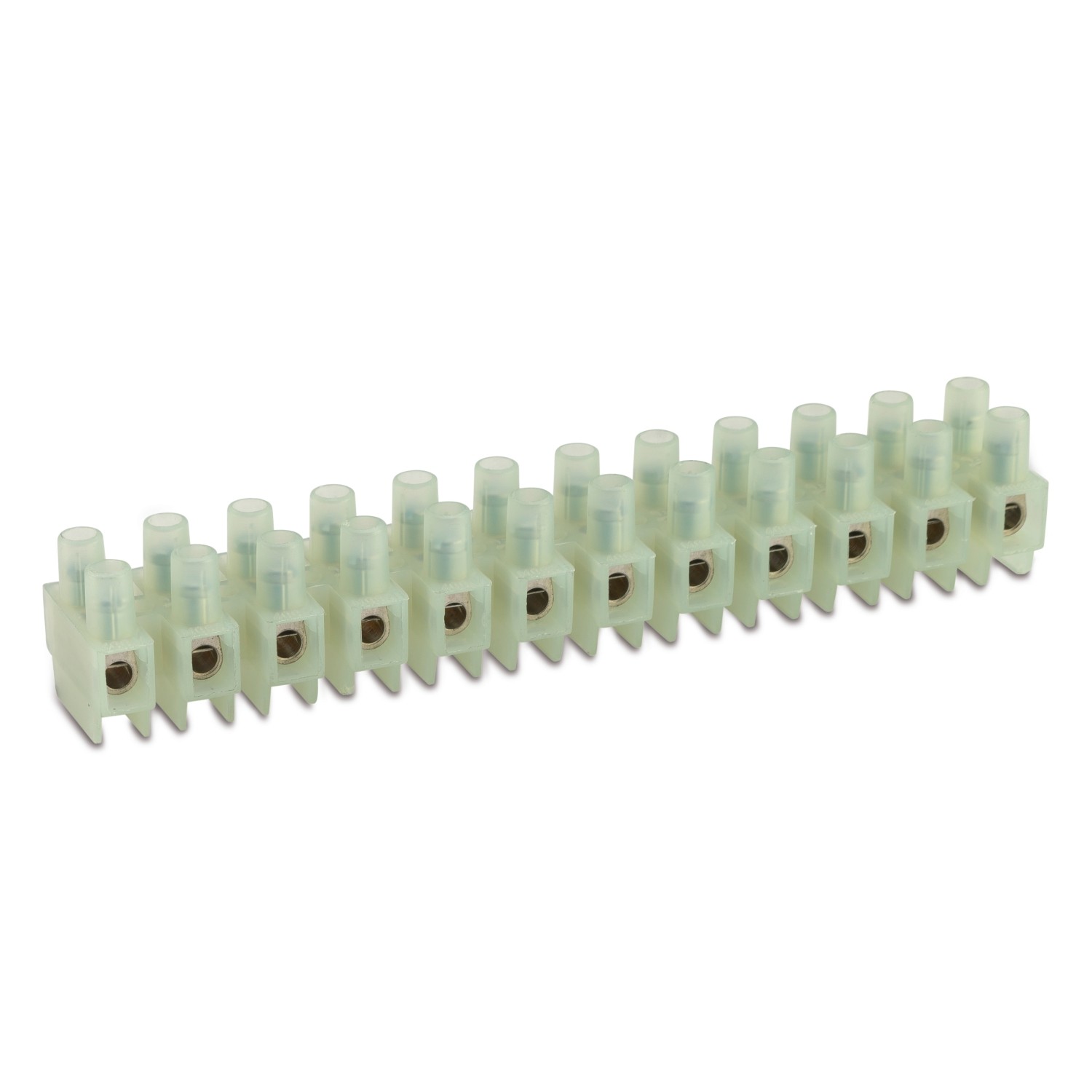

Seria M093H, wersja z blaszką ochronną

Kategoria wyrobu	listwy zaciskowe wielobiegunowe
Obudowa izolująca	poliamid (PA 6.6) kolor naturalny UL V2
Element przewodzący	mosiądz niklowany
Śruba mocująca	stal ocynkowana (M3)
Ochrona przewodu	stal nierdzewna
Izolacja samogasnąca	EN 60695-2-10 a 850 °C
Typ przewodnika	sztywny i giętki
Napięcie testowe	2500 V
Długość usuwania izolacji	7 mm
Stopień ochrony	IP20
Odstęp	8,5 mm aby wytrzymać nominalne napięcie impulsu 8000V (EN 60335-1, par.29)
Norma odniesienia	EN 60998-1: 2004, EN 60998-2-1: 2004
Etim 9	EC001284
cid	41MA05B

Obraz	Przekrój [mm²]	Przekrój [AWG]	Napięcie znamionowe [V]	Prąd pomiarowy [A]	Maks. temperatura robocza [°C]	Moment obrotowy [Nm]
	2,5	-	400	24	125	0,25
	-	18-12	600	20 (*)	105	0,5

* 30 A tylko dla okablowania fabrycznego

Obrazy
wymiary

Artykuł	Bieguny	Kolor	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	L5 [mm]	W1 [mm]	W2 [mm]	S1 [mm]	S2 [mm]	D1 [mm]	D2 [mm]	
93HCS1	1	Naturalny	67	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HCS2	2	Naturalny	16,7	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HCS3	3	Naturalny	26,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HCS4	4	Naturalny	36,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HCS5	5	Naturalny	46,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HCS6	6	Naturalny	56,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HCS7	7	Naturalny	67	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HCS8	8	Naturalny	77	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HCS9	9	Naturalny	87	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HCS10	10	Naturalny	97	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
93HCS11	11	Naturalny	107	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
M93HCS	12	Naturalny	117	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	50/50
