LISTWY ZACISKOWE WIELOBIEGUNOWE · Z NYLONU · OD 1 DO 12 BIEGUNÓW · SERIA M093H

Product was successfully added to your shopping cart.

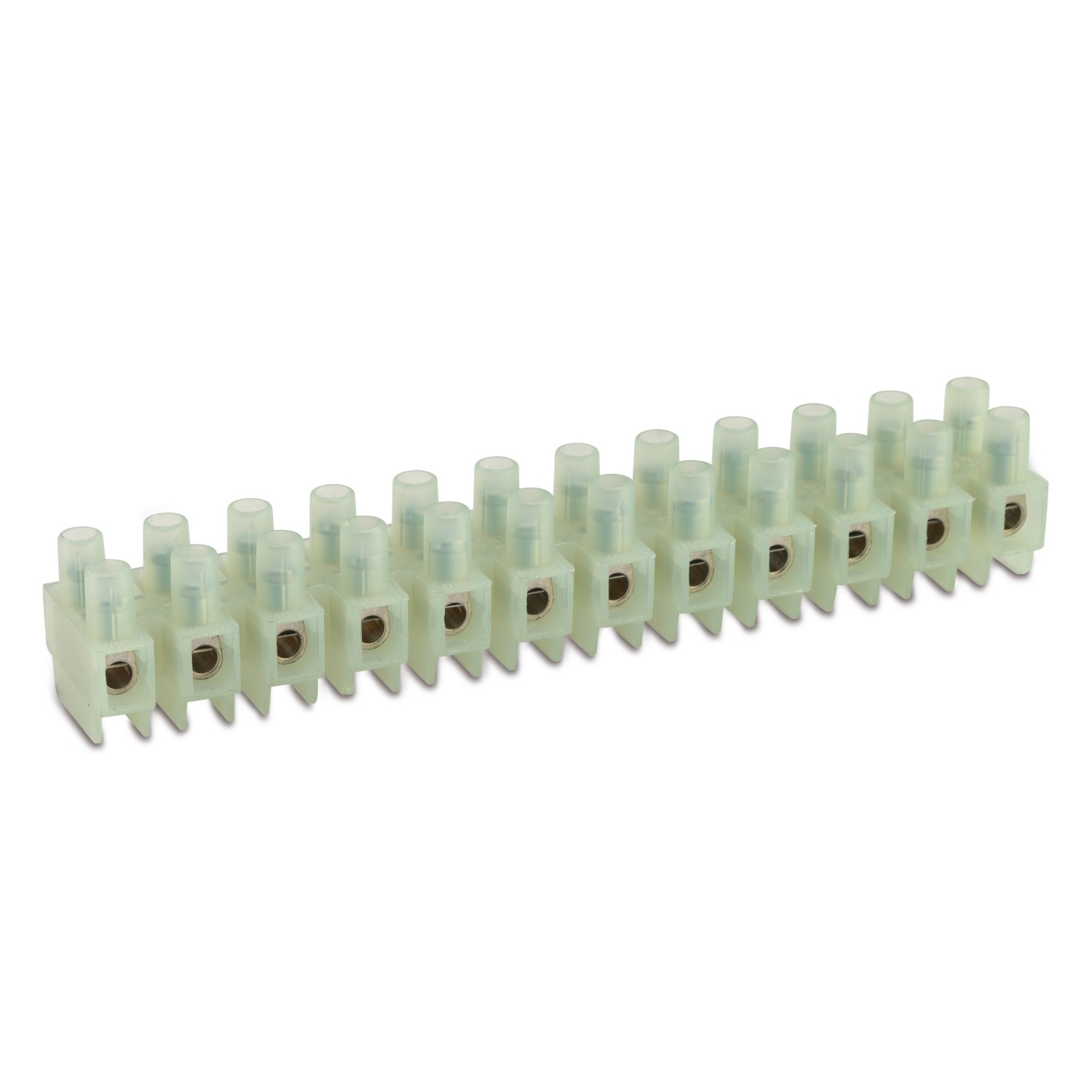

LISTWY ZACISKOWE WIELOBIEGUNOWE · Z NYLONU · OD 1 DO 12 BIEGUNÓW · SERIA M093H

Seria M093H, wersja standardowa

Kategoria wyrobu	listwy zaciskowe wielobiegunowe
Obudowa izolująca	poliamid (PA 6.6) kolor naturalny UL V2
Element przewodzący	mosiądz niklowany
Śruba mocująca	stal ocynkowana (M3)
Izolacja samogasnąca	EN 60695-2-10 a 850 °C
Typ przewodnika	sztywny i giętki
Maksymalna temperatura krótkookresowa	200 °C
Napięcie testowe	2500 V
Długość usuwania izolacji	7 mm
Stopień ochrony	IP20
Odstęp	8,5 mm aby wytrzymać nominalne napięcie impulsu 8000V (EN 60335-1, par.29)
Norma odniesienia	EN 60998-1: 2004, EN 60998-2-1: 2004
Etim 9	EC001284
cid	41MA05A

Obraz	Przekrój [mm²]	Przekrój [AWG]	Napięcie znamionowe [V]	Prąd pomiarowy [A]	Maks. temperatura robocza [°C]	Moment obrotowy [Nm]
	4	-	400	32	125	0,25
	-	18-12	600	20 (*)	105	0,5

* 30 A tylko dla okablowania fabrycznego

Obrazy
wymiary

Artykuł	Bieguny	Kolor	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	L5 [mm]	W1 [mm]	W2 [mm]	S1 [mm]	S2 [mm]	D1 [mm]	D2 [mm]	
M93H1	1	Naturalny	6,7	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
M93H2	2	Naturalny	16,7	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
M93H3	3	Naturalny	26,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
M93H4	4	Naturalny	36,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
M93H5	5	Naturalny	46,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
M93H6	6	Naturalny	56,6	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
M93H7	7	Naturalny	67	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
M93H8	8	Naturalny	77	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
M93H9	9	Naturalny	87	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
M93H10	10	Naturalny	97	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
M93H11	11	Naturalny	107	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	Skontaktować się z BM
M093H	12	Naturalny	117	10	6,7	3,4	8,5	20,5	10	20	12,5	3,3	3,3	50/500
