BLOCURI TERMINALE MULTIWAY · NYLON · DE LA 1 LA 12 CĂI · SERIA N9201 CU PROTECȚIE PENTRU CABLURI

Product was successfully added to your shopping cart.

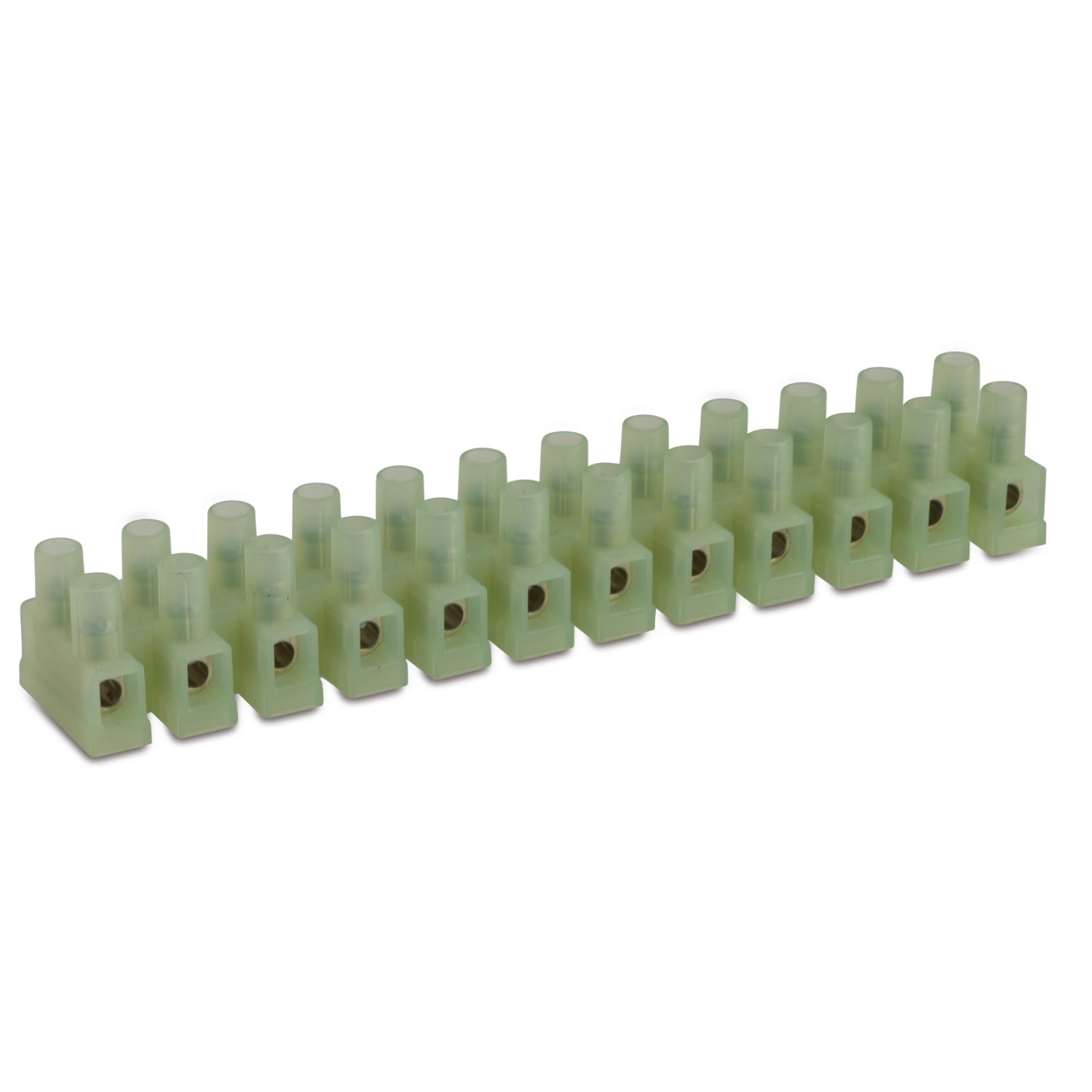

BLOCURI TERMINALE MULTIWAY · NYLON · DE LA 1 LA 12 CĂI · SERIA N9201 CU PROTECȚIE PENTRU CABLURI

Versiune cu protecție pentru cabluri a seriei N9201

Categorie produs	borne terminale multiple
Carcasă izolatoare	poliamidă (PA 6.6) culoare naturală UL 94 V2
Corp conductiv	alama nichelată
Șurub captiv în	oțel galvanizat (M3)
Protecție fir	oțel inoxidabil
Izolație auto-stingătoare	EN 60695-2-10 la 850 °C
Tip conductor	rigid si flexibil
Temperatură maximă de operare	125 °C
Temperatură maximă pentru scurt timp	160 °C
Tensiune de testare	2500 V
Lungime de dezizolare	7 mm
Grad de protecție	IP20
Conform std	EN 60998-1: 2004, EN 60998-2-1: 2004
Etim 9	EC001284
cid	41MA02B

Imagine	Sectiune [mm²]	Sectiune [AWG]	Tensiune nominală [V]	Curent de test [A]	Temperatura maximă de funcționare [°C]	Cuplu [Nm]
	2,5	-	400	24	125	0,25
	-	18-14	600	15 (**)	115	0,5

** 25 A nominalizat numai pentru cablarea din fabrică

Imagini cu
dimensiuni

Cod de referinta	Căi	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	W1 [mm]	W2 [mm]	S1 [mm]	S2 [mm]	D1 [mm]	D2 [mm]		CAD FILE
N9201CS1	1	6	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201CS2	2	16	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM	3D
N9201CS3	3	26	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201CS4	4	36	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201CS5	5	46	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201CS6	6	56	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201CS7	7	66	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201CS8	8	76	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201CS9	9	86	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201CS10	10	96	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201CS11	11	106	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201CS	12	116,5	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	50/500	3D
