BLOCURI TERMINALE MULTIWAY · NYLON · DE LA 1 LA 12 CĂI · SERIA N9201

Product was successfully added to your shopping cart.

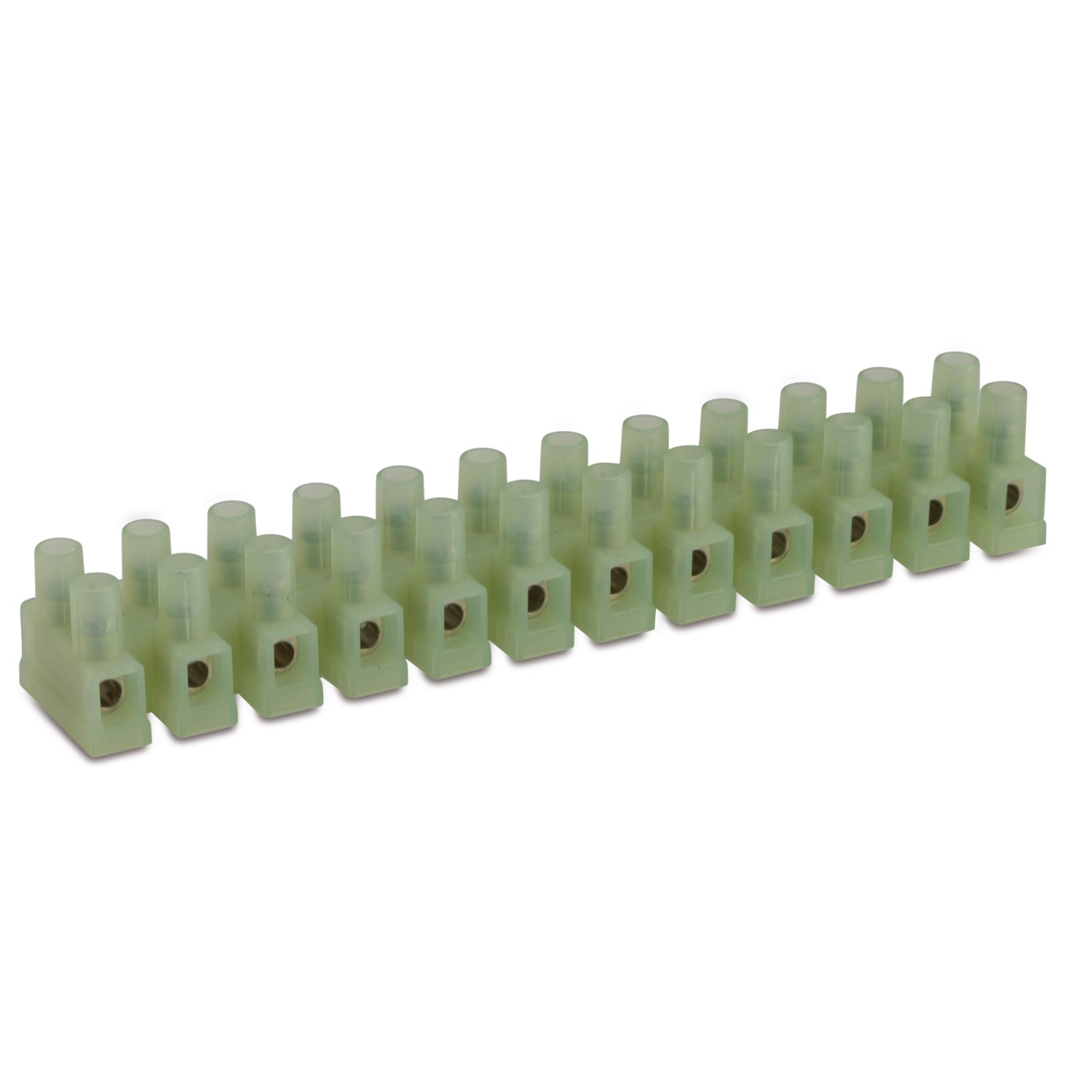

BLOCURI TERMINALE MULTIWAY · NYLON · DE LA 1 LA 12 CĂI · SERIA N9201

BLOCURI TERMINALE MULTIWAY · NYLON · DE LA 1 LA 12 CĂI · SERIA N9201 CU PROTECȚIE PENTRU CABLURI

Versiune standard a seriei N9201

Categorie produs	borne terminale multiple
Carcasă izolatoare	poliamidă (PA 6.6) culoare naturală UL 94 V2
Corp conductiv	alama nichelată
Șurub captiv în	oțel galvanizat (M3)
Izolație auto-stingătoare	EN 60695-2-10 la 850 °C
Tip conductor	rigid si flexibil
Temperatură maximă de operare	125 °C
Temperatură maximă pentru scurt timp	160 °C
Tensiune de testare	2500 V
Lungime de dezizolare	7 mm
Grad de protecție	IP20
Conform std	EN 60998-1: 2004, EN 60998-2-1: 2004
Etim 9	EC001284
cid	41MA02A

Imagine	Sectiune [mm²]	Sectiune [AWG]	Tensiune nominală [V]	Curent de test [A]	Temperatura maximă de funcționare [°C]	Cuplu [Nm]
	4	-	400	32	125	0,25
	-	18-14	600	15(**)	115	0,5

** 25 A nominalizat numai pentru cablarea din fabrică

file n° E 70156

Imagini cu
dimensiuni

Elemente codate

Cod de referinta	Căi	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	W1 [mm]	W2 [mm]	S1 [mm]	S2 [mm]	D1 [mm]	D2 [mm]		Cantitate per Wishlist
N9201/1	1	6	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/2	2	16	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/3	3	26	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/4	4	36	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/5	5	46	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/6	6	56	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/7	7	66	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/8	8	76	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/9	9	86	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/10	10	96	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/11	11	106	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201	12	116,5	10	6,8	3,1	20,2	10	17,2	9,8	3,1	3,1	50/500
