SERIA DE MATRICE 82

SERIA DE MATRICE 83

Categorie produs	matrițe
Finisaj suprafață	lustruit
Material	oțel + tratament termic
Serie	82
Compatibilitate	• BM 582 (unealtă de sertizare mecanică până la 150 mm² pentru terminale neizolate și până la 120 mm² pentru terminale DIN) • BM 200/200PA (unealtă de sertizare hidraulică manuală cu capete multiple) • BM 182/182P/1823/1824 (unealtă de sertizare hidraulică manuală) • BM 1823P/1823A1/1823A2/1823A3/1823A4 • BM 200A (cap de sertizare pentru unealtă hidraulică manuală cu capete multiple)
Etim 9	EC001282
cid	31AA11E

Elemente codate

Cod de referinta	Tip de sertizare	ID	Tip terminal	Material conductor	Secțiune [mm²]	Secțiune [AWG]
182550			pre-rotunjire	cupru și aluminiu	50	(1/0)
182570			pre-rotunjire	cupru și aluminiu	70	(2/0)
182595			pre-rotunjire	cupru și aluminiu	95	(3/0)
182512			pre-rotunjire	cupru și aluminiu	120	(4/0)
182515			pre-rotunjire	cupru și aluminiu	150	(300)
182310	hexagonal	6 20	pentru terminale neizolate DIN 46235, 46234, 46267/1 pentru terminale neizolate DIN 46235, 46234, 46267/1	cupru cupru	10 120	(8) (4/0)
182010	hexagonal	7 7 18 18	pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6 pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6	cupru cupru cupru cupru	10 10 120 95	(8) (8) (4/0) (3/0)
182016	hexagonal	7.5 7.5 16 16	pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6 pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate pentru medie tensiune (M.V.)	cupru cupru cupru cupru	16 16 95 70	(6) (6) (3/0) (2/0)
182316	hexagonal	8 18	pentru terminale neizolate DIN 46235, 46234, 46267/1 pentru terminale neizolate DIN 46235, 46234, 46267/1	cupru cupru	16 95	(6) (3/0)
182025	hexagonal	9 9 14 14	pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6 pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6	cupru cupru cupru cupru	25 25 70 70	(4) (4) (2/0) (2/0)
182325	hexagonal	10 10 16	pentru terminale neizolate DIN 46235, 46234, 46267/1 pentru terminale neizolate pentru medie tensiune (M.V.) pentru terminale neizolate DIN 46235, 46234, 46267/1	cupru cupru cupru	25 25 70	(4) (4) (2/0)

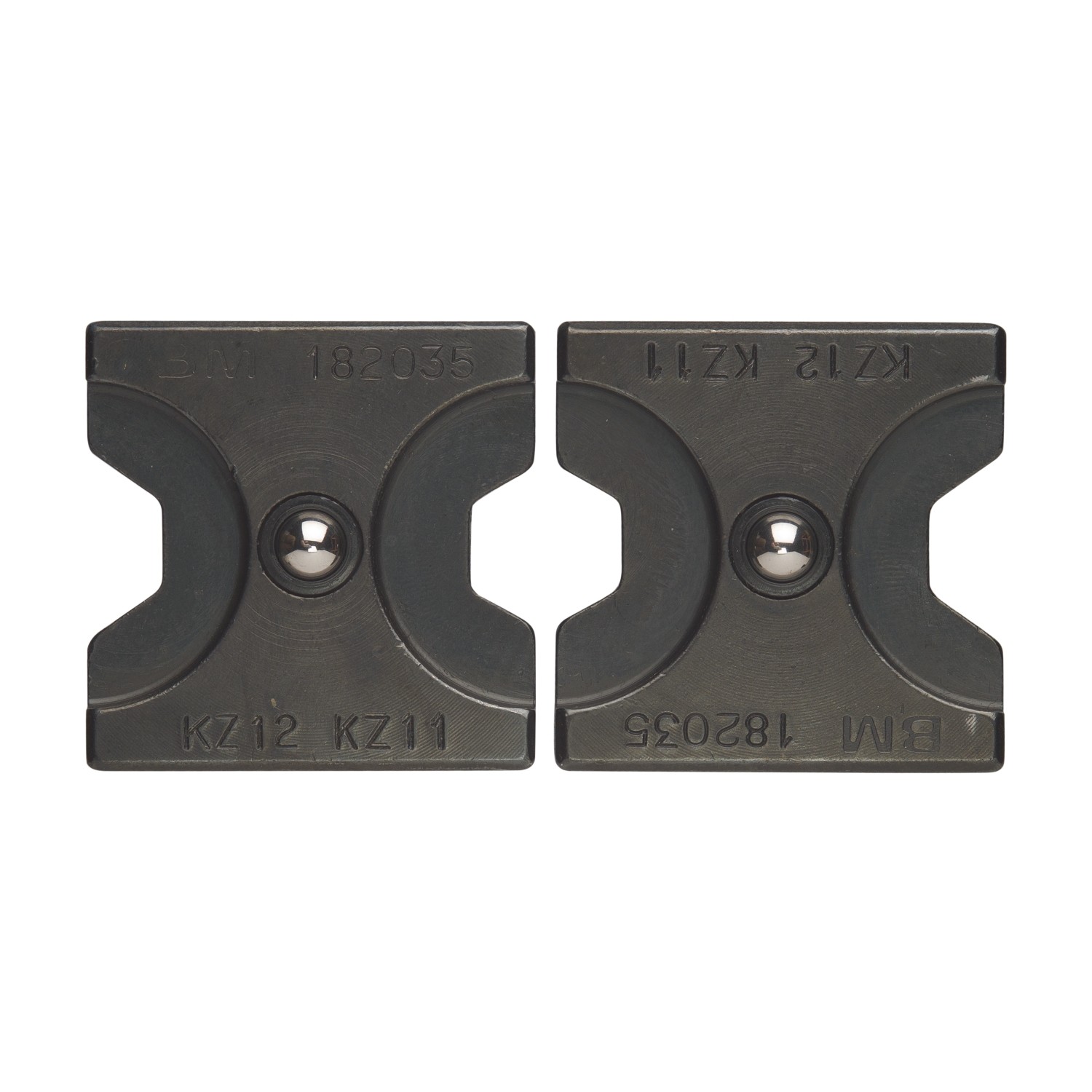

182035	hexagonal	11 11 12 12 12	pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6 pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate pentru medie tensiune (M.V.) pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201	cupru cupru cupru cupru aluminiu	35 35 50 35 ÷ 50 16 ÷ 25	(2) (2) (1/0) (2-1/0) (6-4)
182335	hexagonal	12 14	pentru terminale neizolate DIN 46235, 46234, 46267/1 pentru terminale neizolate DIN 46235, 46234, 46267/1	cupru cupru	35 50	(2) (1/0)
182435	hexagonal	13 13	pentru terminale neizolate clasa 6 pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201	cupru aluminiu	50 35	(1/0) (2)
182450	hexagonal	15 15	pentru terminale bimetalice neizolate pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201	aluminiu aluminiu	16 ÷ 25 50	(6-4) (1/0)
182015	hexagonal	20 20 20 20 20	pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6 pentru terminale neizolate pentru medie tensiune (M.V.) pentru terminale bimetalice neizolate pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201	cupru cupru cupru aluminiu aluminiu	150 120 95 35 ÷ 95 70	(300) (4/0) (3/0) (2-3/0) (2/0)
182495	hexagonal	21	pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201	aluminiu	95	(3/0)
182018	hexagonal	22 22 22 22 22	pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6 pentru terminale neizolate DIN 46235, 46234, 46267/1 pentru terminale neizolate pentru medie tensiune (M.V.) pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201	cupru cupru cupru cupru aluminiu	185 150 150 120 ÷ 150 120	(400) (300) (300) (4/0-300) (4/0)
182024	hexagonal	25 25 25 25 25	pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6 pentru terminale neizolate DIN 46235, 46234, 46267/1 pentru terminale bimetalice neizolate pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201	cupru cupru cupru aluminiu aluminiu	240 185 185 120 ÷ 150 150	(500) (400) (400) (4/0-300) (300)
182110	închidere radială		pentru terminale izolate	cupru	10	(8)
182116	închidere radială		pentru terminale izolate	cupru	16	(6)
182125	închidere radială		pentru terminale izolate	cupru	25	(4)
182135	închidere radială		pentru terminale izolate	cupru	35	(2)
182150	închidere radială		pentru terminale izolate	cupru	50	(1/0)
182170	închidere radială		pentru terminale izolate	cupru	70	(2/0)
182195	închidere radială		pentru terminale izolate	cupru	95	(3/0)
182210	oval		pentru șunte C	cupru	10	(8)
182225	oval		pentru șunte C	cupru	16 ÷ 25	(6-4)
182235	oval		pentru șunte C	cupru	35	(2)
182650	trapezoidal		pentru terminale cu manșon	cupru	50	(1/0)
182670	trapezoidal		pentru terminale cu manșon	cupru	70	(2/0)
182695	trapezoidal		pentru terminale cu manșon	cupru	95	(3/0)
182612	trapezoidal		pentru terminale cu manșon	cupru	120	(4/0)
182615	trapezoidal		pentru terminale cu manșon	cupru	150	(300)
