SERIA DE MATRICE 83

SERIA DE MATRICE 82

SERIA DE MATRICE 84

Categorie produs	matrițe
Finisaj suprafață	lustruit
Material	oțel + tratament termic
Serie	83
Compatibilitate	• BM 183/183P (unealtă de sertizare hidraulică manuală) • BM 383/37A055 (unealtă de sertizare hidraulică cu baterie) • BM 283 (cap de sertizare)
Etim 9	EC001282
cid	31AA11F

Elemente codate

Cod de referinta	Tip de sertizare	ID	Tip terminal	Material conductor	Secțiune [mm²]	Secțiune [AWG]
183550			pre-rotunjire	cupru și aluminiu	50	(1/0)
183570			pre-rotunjire	cupru și aluminiu	70	(2/0)
183595			pre-rotunjire	cupru și aluminiu	95	(3/0)
183512			pre-rotunjire	cupru și aluminiu	120	(4/0)
183515			pre-rotunjire	cupru și aluminiu	150	(300)
183310	hexagonal	6 25	pentru terminale neizolate DIN 46235, 46234, 46267/1 pentru terminale neizolate DIN 46235, 46234, 46267/1	cupru cupru	10 185	(8) (400)
183010	hexagonal	7 7 22 22 22 22	pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6 pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6 pentru terminale neizolate pentru medie tensiune (M.V.) pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201	cupru cupru cupru cupru cupru aluminiu	10 10 185 150 120 ÷ 150 120	(8) (8) (400) (300) (4/0-300) (4/0)
183016	hexagonal	7.5 7.5 20 20 20 20 20	pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6 pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6 pentru terminale neizolate pentru medie tensiune (M.V.) pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201 pentru terminale bimetalice neizolate	cupru cupru cupru cupru cupru aluminiu aluminiu	16 16 150 120 95 70 35 ÷ 95	(6) (6) (300) (4/0) (3/0) (2/0) (2-3/0)
183316	hexagonal	8 22	pentru terminale neizolate DIN 46235, 46234, 46267/1 pentru terminale neizolate DIN 46235, 46234, 46267/1	cupru cupru	16 150	(6) (300)
183025	hexagonal	9 9 18 18	pentru terminale de cupru neizolate pentru terminale neizolate clasa 6 pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6	cupru cupru cupru cupru	25 25 120 95	(4) (4) (4/0) (3/0)
183325	hexagonal	10 10 20	pentru terminale neizolate DIN 46235, 46234, 46267/1 pentru terminale neizolate pentru medie tensiune (M.V.) pentru terminale neizolate DIN 46235, 46234, 46267/1	cupru cupru cupru	25 25 120	(4) (4) (4/0)
183035	hexagonal	11 11 16	pentru terminale de cupru neizolate pentru terminale neizolate clasa 6 pentru terminale neizolate clasele 1, 2, 5	cupru cupru cupru	35 35 95	(2) (2) (3/0)

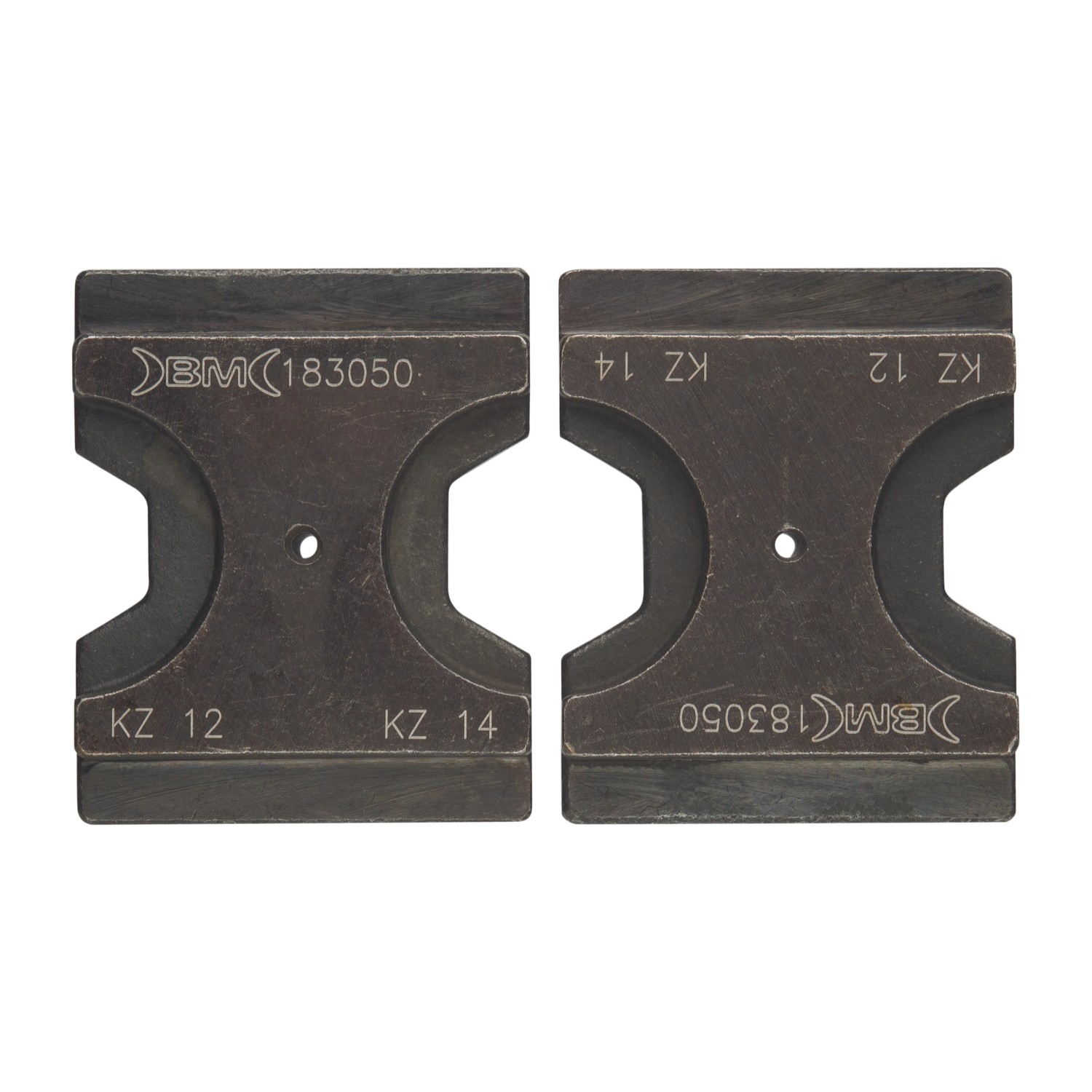

183050	hexagonal	12 12 12 14 14	pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate pentru medie tensiune (M.V.) pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201 pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6	cupru cupru aluminiu cupru cupru	50 35 ÷ 50 16 ÷ 25 70 70	(1/0) (2-1/0) (6-4) (2/0) (2/0)
183335	hexagonal	12 18	pentru terminale neizolate DIN 46235, 46234, 46267/1 pentru terminale neizolate DIN 46235, 46234, 46267/1	cupru cupru	35 95	(2) (3/0)
183435	hexagonal	13 13	pentru terminale neizolate clasa 6 pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201	cupru aluminiu	50 35	(1/0) (2)
183350	hexagonal	14 16	pentru terminale neizolate DIN 46235, 46234, 46267/1 pentru terminale neizolate DIN 46235, 46234, 46267/1	cupru cupru	50 70	(1/0) (2/0)
183450	hexagonal	15 15	pentru terminale bimetalice neizolate pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201	aluminiu aluminiu	16 ÷ 25 50	(6-4) (1/0)
183495	hexagonal	21	pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201	aluminiu	95	(3/0)
183024	hexagonal	25 25 25 25	pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate clasa 6 pentru terminale bimetalice neizolate pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201	cupru cupru aluminiu aluminiu	240 185 120 ÷ 150 150	(500) (400) (4/0-300) (300)
183324	hexagonal	28 28 28 28	pentru terminale neizolate clasele 1, 2, 5 pentru terminale neizolate DIN 46235, 46234, 46267/1 pentru terminale neizolate pentru medie tensiune (M.V.) pentru cleme de terminal și îmbinări din aluminiu, terminale bimetalice neizolate DIN 48201	cupru cupru cupru aluminiu	300 240 240 ÷ 300 185	(600) (500) (500-600) (400)
183110	închidere radială		pentru terminale izolate	cupru	10	(8)
183116	închidere radială		pentru terminale izolate	cupru	16	(6)
183125	închidere radială		pentru terminale izolate	cupru	25	(4)
183135	închidere radială		pentru terminale izolate	cupru	35	(2)
183150	închidere radială		pentru terminale izolate	cupru	50	(1/0)
183170	închidere radială		pentru terminale izolate	cupru	70	(2/0)
183195	închidere radială		pentru terminale izolate	cupru	95	(3/0)
183210	oval		pentru șunte C	cupru	10	(8)
183225	oval		pentru șunte C	cupru	16 ÷ 25	(6-4)
183235	oval		pentru șunte C	cupru	35	(2)
183270	oval		pentru șunte C	cupru	50 ÷ 70	(1/0-2/0)
183295	oval		pentru șunte C	cupru	95	(3/0)
183650	trapezoidal		pentru terminale cu manșon	cupru	50	(1/0)
183670	trapezoidal		pentru terminale cu manșon	cupru	70	(2/0)
183695	trapezoidal		pentru terminale cu manșon	cupru	95	(3/0)
183612	trapezoidal		pentru terminale cu manșon	cupru	120	(4/0)
183615	trapezoidal		pentru terminale cu manșon	cupru	150	(300)
183704	hexagonal		pentru terminale NFC pentru terminale NFC	cupru cupru	4 120	(12) (4/0)
183706	hexagonal		pentru terminale NFC pentru terminale NFC	cupru cupru	6 35	(10) (2)
183710	hexagonal		pentru terminale NFC pentru terminale NFC	cupru cupru	10 50	(8) (1/0)
183716	hexagonal		pentru terminale NFC pentru terminale NFC	cupru cupru	16 70	(6) (2/0)
183725	hexagonal		pentru terminale NFC pentru terminale NFC	cupru cupru	25 95	(4) (3/0)
183715	hexagonal		pentru terminale NFC	cupru	150	(300)
183718	hexagonal		pentru terminale NFC	cupru	185	(400)
183724	hexagonal		pentru terminale NFC	cupru	240	(500)
